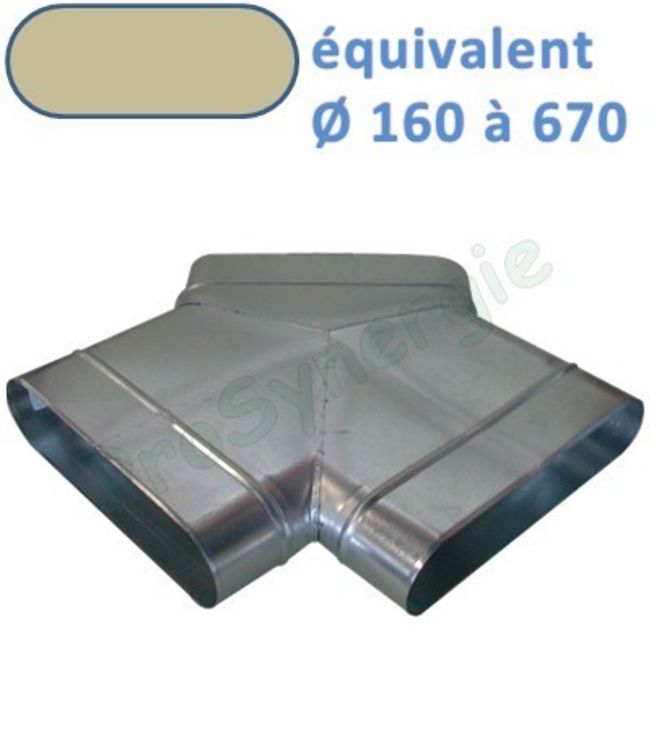

Confluence de 2 branches de réseau oblong à 90, dans le plan.
Forme aéraulique permettant de limiter fortement les pertes de charge, surtout en insufflation.
Facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles.
* Elles sont données à titre indicatif (variable suivant les sources d'approvisionnement). Dans le cas d'une demande précise, nous consulter (nous pouvons fournir une déclaration de conformité)

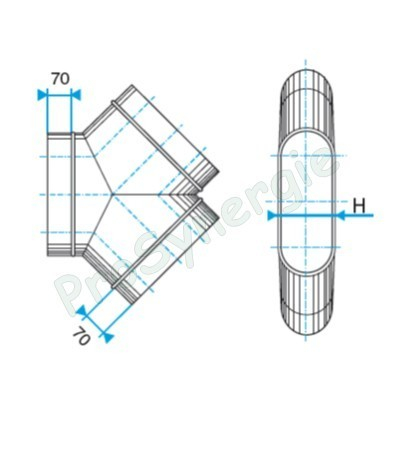

| L x H (mm) | Ø équivalent (mm) | M (mm) | J (mm) | Poids (Kg) | Code |
|---|---|---|---|---|---|
| 360 x 80 | 160 | 210 | 109 | 2,7 | 11063481 |
| 350 x 100 | 200 | 210 | 109 | 2,6 | 11063482 |
| 450 x 100 | 225 | 260 | 130 | 1,7 | 11063483 |
| 325 x 130 | 200 | 210 | 120 | 2,6 | 11066535 |
| 425 x 130 | 225 | 260 | 140 | 3,7 | 11066536 |
| 490 x 130 | 250 | 300 | 160 | 4,2 | 11066537 |
| 410 x 165 | 250 | 240 | 121 | 3,5 | 11063484 |
| 475 x 165 | 275 | 273 | 135 | 4,2 | 11063485 |
| 545 x 165 | 300 | 308 | 150 | 5,3 | 11063486 |
| 700 x 165 | 355 | 385 | 182 | 9,6 | 11063487 |
| 515 x 215 | 355 | 293 | 143 | 5,1 | 11063488 |
| 675 x 215 | 375 | 373 | 177 | 9,2 | 11063489 |
| 880 x 215 | 450 | 475 | 220 | 19 | 11063490 |
| 645 x 265 | 425 | 358 | 171 | 9,3 | 11063491 |
| 850 x 265 | 475 | 460 | 214 | 18,5 | 11063492 |
| 975 x 265 | 500 | 523 | 240 | 22,8 | 11063493 |
| 620 x 320 | 450 | 345 | 165 | 8,9 | 11063494 |
| 820 x 320 | 500 | 445 | 207 | 17,8 | 11063495 |
| 950 x 320 | 560 | 510 | 235 | 22,2 | 11063496 |
| 765 x 415 | 600 | 418 | 196 | 16,9 | 11063497 |
| 895 x 415 | 630 | 483 | 223 | 21 | 11063498 |
| 1030 x 415 | 690 | 550 | 251 | 20,1 | 11063499 |
| 835 x 515 | 670 | 453 | 210 | 20 | 11063500 |
| 975 x 515 | 750 | 523 | 240 | 19,9 | 11063501 |
| 1130 x 515 | 800 | 600 | 272 | 24,9 | 11063502 |
