| Bois | Gaz | Fuel |
Granulés |
| Caractéristiques | Valeur |
|
Matériaux (2 feuillards) |
Bande intérieure INOX 316 L |
| Isolant | Laine de roche Ép. 30 mm |
| Avis Technique | 14/16-2163*01 Mod |
| Certification | 19/01-2163*01 Mod |
|
Désignation de l'ouvrage |
voir Avis Technique 14/16-2163*01 Mod |
| DOP | DOP n° TEN14 |
 |
 |
 |
|
Limite |
Favorise |
Utilisation idéale |
 |
 |
 |
|
Amélioration de la |
Réduit |
Réduit |

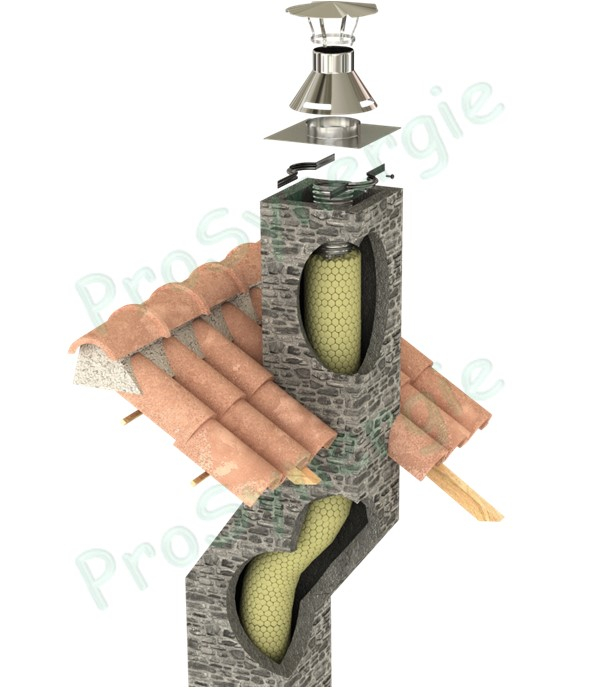

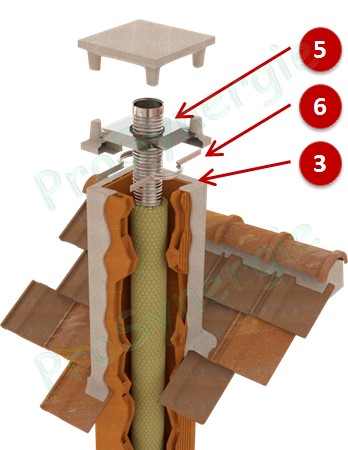

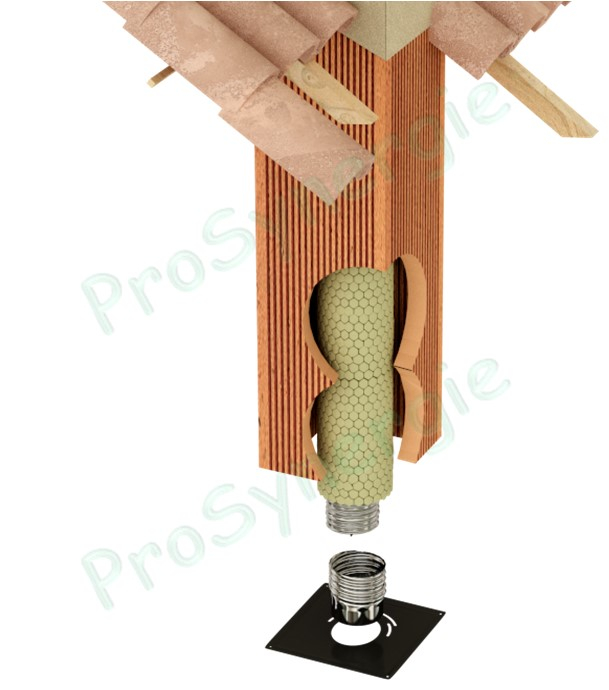

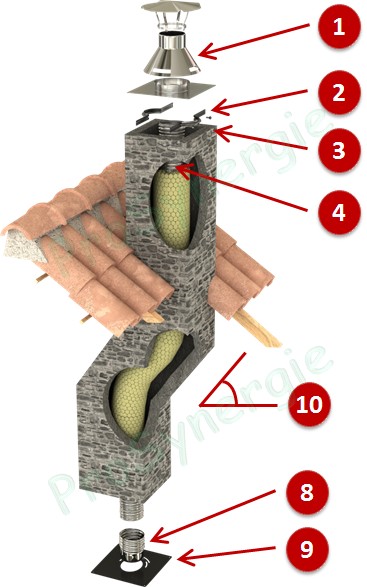

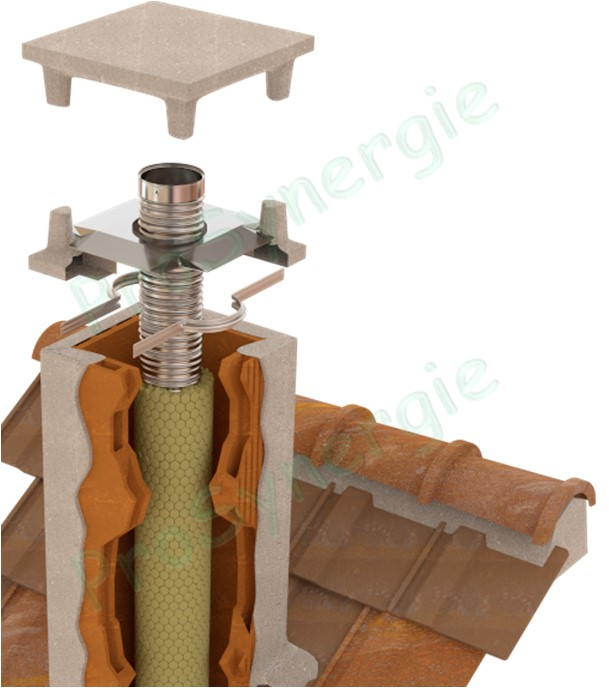

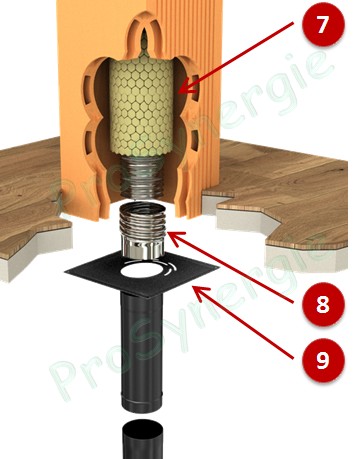

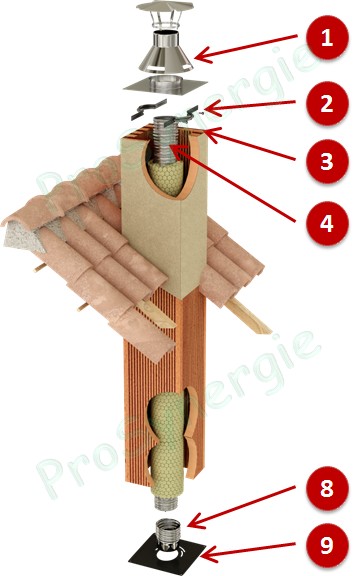

| Repères | Désignation |
| 1 | Ventilation haute via la plaque et le terminal |
| 2 | Collier de tubage |
| 3 | Joint silicone à appliquer : étanchéité à l'eau |
| 4 | Hauteur à enlever de laine de roche : 300 mm |
| 5 | Plaque d'étanchéité Inox (pour cape italienne) |
| 6 | Collier de tubage qui peut également être disposé au-dessus de la plaque d'étanchéité |
| 7 | L'espace annulaire entre le tubage TEN Pré-Isolé et le conduit existant doit être libre et ventilé (sans isolation complémentaire) |
| 8 | Raccord à visser |
| 9 | Plaque de liaison |
| 10 | Angle de 45° maxi |

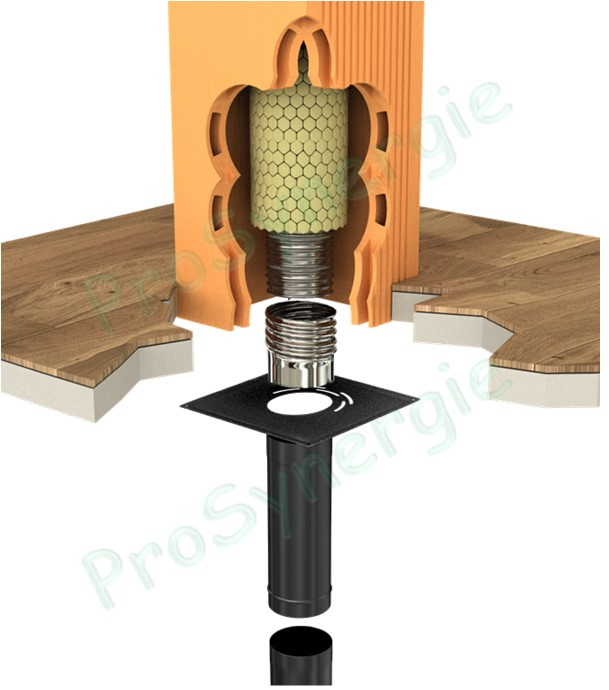

Pour un conduit de fumée en situation intérieure (Conduit de fumée existant en terre cuite + Tubage TEN LISS pré-isolé)
Température prévue maxi (T) : 450°C

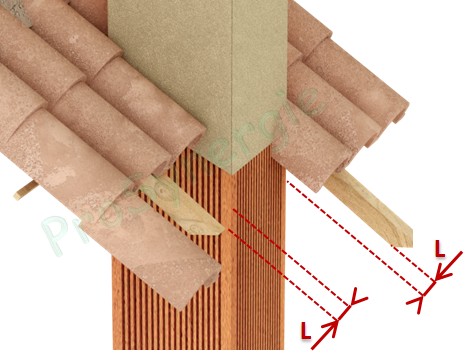

Distance (L : voir sur l'exemple ci-dessous) : 4 cm entre la paroi extérieure du conduit de fumée en terre cuite et tous les matériaux combustibles de la construction (Suivant NF EN 15287-1).
Autres configurations possibles = voir Avis Technique.
L = 4 cm
| Section du conduit de fumée existant (cm) | Tubage TEN LISS pré-isolé (mm) | |||||||
| 80 | 100 | 125 | 140 | 150 | 180 | 200 | ||
| 20 x 20 |
Droit ou 20x40 | F | F | F | F | D | ||
| Dévoiement jusqu’à 30° | F | F | F | D | ||||
| Dévoiement de 30° à 45° | F | F | F | |||||
| 25 x 25 |
Droit ou 25x50 | F | F | F | F | F | F | D |
| Dévoiement jusqu’à 30° | F | F | F | F | F | D | ||
| Dévoiement de 30° à 45° | F | F | F | F | F | |||
| 30 x 30 et + |
Droit ou 30x50 et + | F | F | F | F | F | F | F |
| Dévoiement jusqu’à 30° | F | F | F | F | F | F | F | |
| Dévoiement de 30° à 45° | F | F | F | F | F | F | F | |
Ce tableau est donné à titre indicatif, le passage du tubage TEN pré-isolé dépend de la longueur et de l’état intérieur du conduit de fumée, ainsi que de la présence d’un dévoiement ou pas.
Il est nécessaire de tester le passage avant mise en place du tubage. Un contrôle par une ogive munie d’un bout d’un mètre peut être réalisé.
