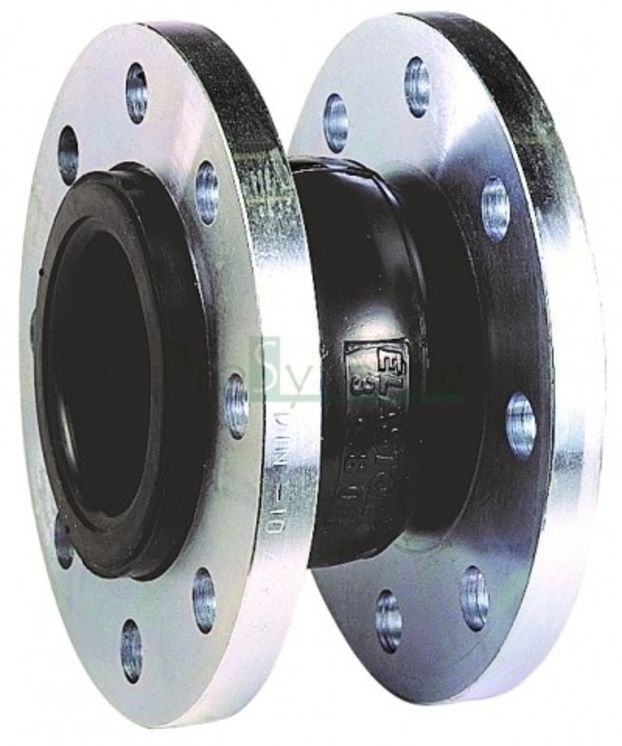

Soufflet simple onde NBR - A brides tournantes GN10 acier
Absorption des dilatations et vibrations dans les tuyauteries
Compressions linéaires et angulaires
Limiteur d'écartement possible ( option )
| Code article | Diamètre | Raccordement | Pression Nominale (bar) | Température Mini (°C) | Température Maxi (°C) | Ecartement (mm) |
|---|---|---|---|---|---|---|
| 1503032 | 32 | GN10/16 | 16 | -10 | 80 | 95 |
| 1503040 | 40 | GN10/16 | 16 | -10 | 80 | 95 |
| 1503050 | 50 | GN10/16 | 16 | -10 | 80 | 105 |
| 1503065 | 65 | GN10/16 | 16 | -10 | 80 | 115 |
| 1503080 | 80 | GN10/16 | 16 | -10 | 80 | 130 |
| 1503100 | 100 | GN10/16 | 16 | -10 | 80 | 135 |
| 1503125 | 125 | GN10/16 | 16 | -10 | 80 | 170 |
| 1503150 | 150 | GN10/16 | 16 | -10 | 80 | 180 |
| 1503200 | 200 | GN10 | 16 | -10 | 80 | 205 |
serie-1503-compensateur-dilatation.pdf
