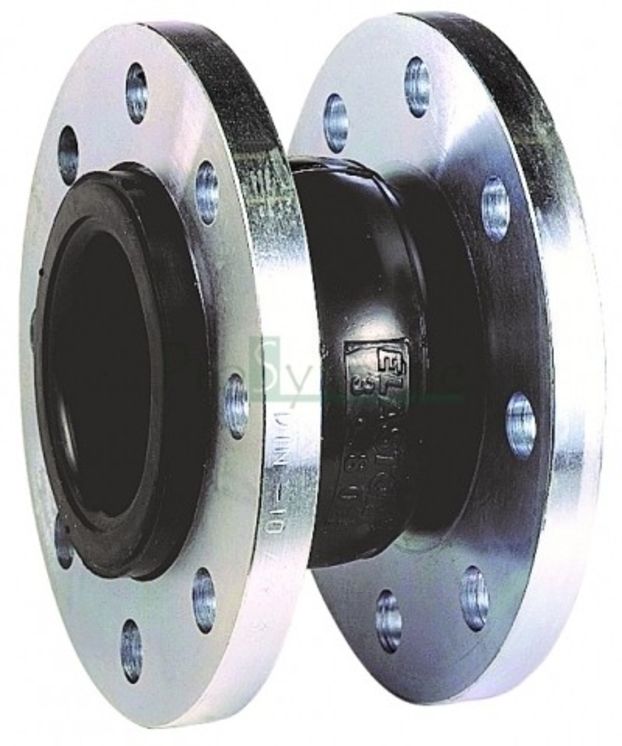

Soufflet simple onde EPDM - A brides tournantes GN10 acier
Absorption des dilatations et vibrations dans les tuyauteries
Compressions linéaires et angulaires
Limiteur d'écartement possible ( option )
| Code article | Diamètre | Raccordement | Pression Nominale (bar) | Température Mini (°C) | Température Maxi (°C) | Ecartement (mm) |
|---|---|---|---|---|---|---|
| 1501032 | 32 | GN10/16 | 16 | -10 | 100 | 95 |
| 1501040 | 40 | GN10/16 | 16 | -10 | 100 | 95 |
| 1501050 | 50 | GN10/16 | 16 | -10 | 100 | 105 |
| 1501065 | 65 | GN10/16 | 16 | -10 | 100 | 115 |
| 1501080 | 80 | GN10/16 | 16 | -10 | 100 | 130 |
| 1501100 | 100 | GN10/16 | 16 | -10 | 100 | 135 |
| 1501125 | 125 | GN10/16 | 16 | -10 | 100 | 170 |
| 1501150 | 150 | GN10/16 | 16 | -10 | 100 | 180 |
| 1501200 | 200 | GN10 | 16 | -10 | 100 | 205 |
| 1501250 | 250 | GN10 | 16 | -10 | 100 | 240 |
| 1501300 | 300 | GN10 | 16 | -10 | 100 | 260 |
| 1501350 | 350 | GN10 | 10 | -10 | 100 | 266 |
| 1501400 | 400 | GN10 | 10 | -10 | 100 | 266 |
| 1501450 | 450 | GN10 | 7 | -10 | 100 | 265 |
| 1501500 | 500 | GN10 | 10 | -10 | 100 | 200 |
| 1501600 | 600 | GN10 | 10 | -10 | 100 | 250 |
serie-1501-compensateur-dilatation-brides.pdf
