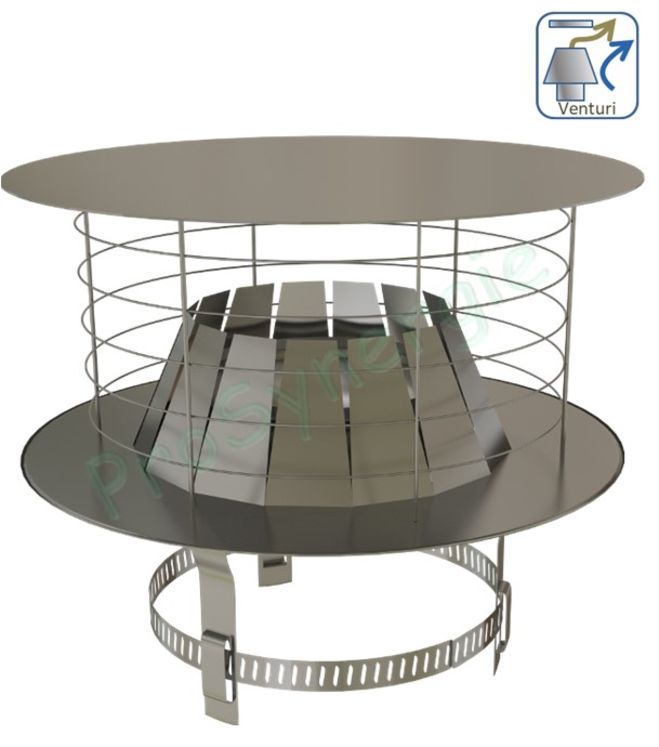

Chapeau sortie de tubage Ø 80 à 260 mm (Aspirateur Statique) anti-refouleur avec grillage anti-volatile Varinox ou Varispir (Alu)

Marque : TEN
Référence : SITE001874
TEN
Ce terminal de conduit de fumée à été conçu pour résoudre des problèmes de contrariété de tirage.
Il amélore le tirage du conduit de cheminée car le vent passant dans le chapeau aspire les fumées par effent Venturi.
En stock
à partir de
/ Pièce
-
+ d'éco-contribution
En savoir plus

Description

Système anti-refouleur, assure l'extraction et la régulation du tirage, Ne refoule jamais, quelle que soit la direction du vent.
Fixation simple et rapide par collier réglable.

Grille de protection anti-volatile

Conforme à la norme P50-413 Classe B (conserve ses performances aérodynamiques quels que soient les angles, les azimuts et la force des vents)
Performances attestées par laboratoire d'essais.

Utilisation :

Adapté pour l’évacuation des gaz brûlés des chaudières gaz ou pour la ventilation des SDB, WC, cuisines...

Données techniques :

Le composant terminal Varispir est constitué d’une grille anti-volatiles et est utilisé avec le conduit flexible pour la configuration en type C5 . Sa présence est obligatoire car le système ne comporte pas de té en bas de conduit. Le composant terminal Varispir peut également s’adapter sur un conduit rigide grâce à ses pattes de fixation.
Les pertes de charge du terminal Varispir (dans le tableau ci-dessous) ont été mesurées pour une différence de pression totale de 20 Pa ± 3.

Le terminal Varispir fait l’objet du rapport d’essai n°2436/A réalisé par l’Institut Aérotechnique de Saint Cyr L’Ecole en octobre 2001 (essais pour perte de charge uniquement).

Diamètre du tube
(mm)
 Coefficient de perte de charge
80 1,17
110 1,41
125 1,15
139 1,34
153 1,43
167 1,26
180 1,32
200 1,5

Gamme :

Référence Taille Matière Pour tubage flexible
Ø (mm)
Pour tubage rigide
Ø (mm)
Ø D
(mm)
Ø d1
(mm)
Ø d2
(mm)
Hauteur
H1 (mm)
Hauteur
H2 (mm)
403001 KV1 Inox 316 80/86 à 110/116 83 à 111 (extensible 125) 210 125 192
403002 KV2 Inox 316 125/131 à 155/161 125 à 153 (extensible 167) 290 180 248
403003 KV3 Inox 316 167/173 à 200/206 167 à 200 (extensible 220) 380 234 288
401001 AL1 Aluminium 80/86 à 105/111 80 à 111 170 85 173
401002 AL2 Aluminium 110/116 à 125/131 111 à 139 210 110 206
401003 AL3 Aluminium 40/146 à 167/173 139 à 180 270 140 230
401004 AL4 Aluminium 180/186 à 200/206 190 à 220
401005 AL5 Aluminium 220/226 à 250/264 225 à 260
