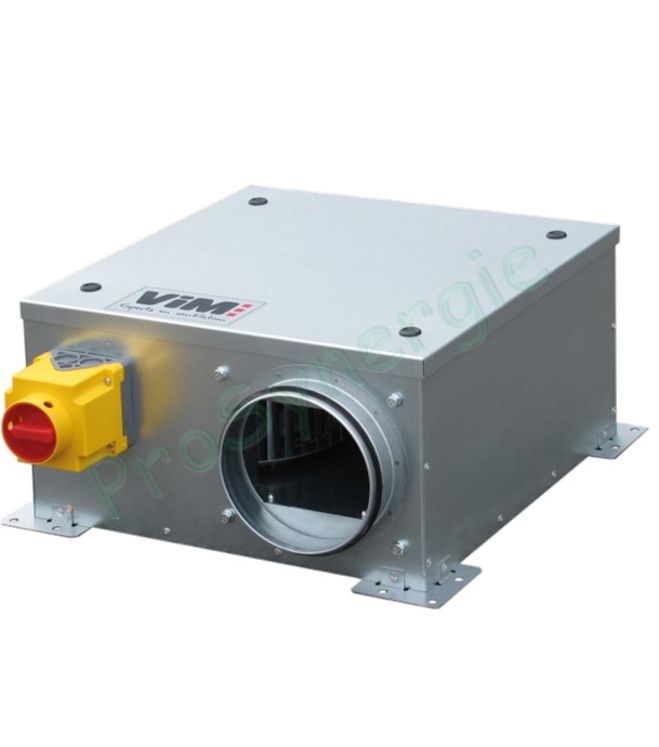

Caisson KMDT Extraction / Insufflation débit jusqu´à 1 200m3/h interrupteur proximité (Opt° isolation M0 25mm, dépressostat...)

Description

Caissons d'extraction ou d'insufflation

Entraînement direct - Action < 1 200 m3/h

KMDT 02/05/08 - Conformes ErP - UVR - Moteurs 3 vitesses

KMDT 12 - Non conforme ErP - UVNR

Caractéristiques

Nu, isolé 25 mm, isolé 50 mm
Encombrement réduit
Faible niveau sonore
Étanchéité soignée
Raccordement circulaire en ligne ou multipiquages
Interrupteur + Dépressostat montés
Moteur 3 vitesses
PACK PR : pression constante régulée

Applications

Introduction ou extraction d’air.
Installation à l’intérieur ou à l’extérieur.
Montage horizontal ou vertical.

Gamme

KMDT

Construction en ligne.
4 tailles : 02 / 05 / 08 /12.
Débits de 50 à 1 200 m3/h.
3 versions : NU sans isolation, IS 25 mm laine de verre 4 faces, DB renforcée 50 mm laine de roche 6 faces.
Caisson filtre externe.

Avec INTZ ou INTZ + BDEZ (Interrupteur + Dépressostat).

Construction

Caisson en tôle d’acier galvanisé équipé de 4 pattes de fixation.

Ventilateur simple ouïe à action.
Entraînement direct.
Couvercle démontable par 2 ou 4 verrous 1/4 de tour.
Piquages de raccordement avec joint étanchéité classe D.
INTZ : interrupteur de proximité cadenassable avec renvoi de position monté/câblé.
BDEZ : dépressostat monté, non raccordé aérauliquement, à régler sur chantier (dans la version INTZ + BDEZ).
KMDT PM : caisson 4 piquages Ø 125 mm à l’aspiration permettant la réalisation d’un réseau en pieuvre Ø 125 mm sans réduction jusqu’à la bouche d’extraction. Livré avec 2 bouchons galva Ø 125 mm pour piquages non utilisés.

Isolation

Versions IS : Isolation acoustique 25 mm, classement M0 (KMDT).Isolation acoustique 10 mm, classement M1 (KMDT PM).

Versions DB : isolation acoustique 50 mm, densité laine de roche 70 kg/m3, revêtue d’un voile haute vitesse tissé, classement M0 ou A2 s1 d0 selon la norme EN 13 501.1.

Motorisation

Moteurs avec protection thermique incorporée à réarmement manuel.

Tailles 02 : Moteur IP44 à rotor extérieur monophasé 230V, 50Hz, classe B, 3 vitesses.
Taille 05 et 08 : Moteur IP44 à rotor extérieur monophasé 230V, 50Hz, classe F, 3 vitesses.
Taille 12 : Moteur IP55 asynchrone monophasé 230V, 50Hz, classe F,3 vitesses.
