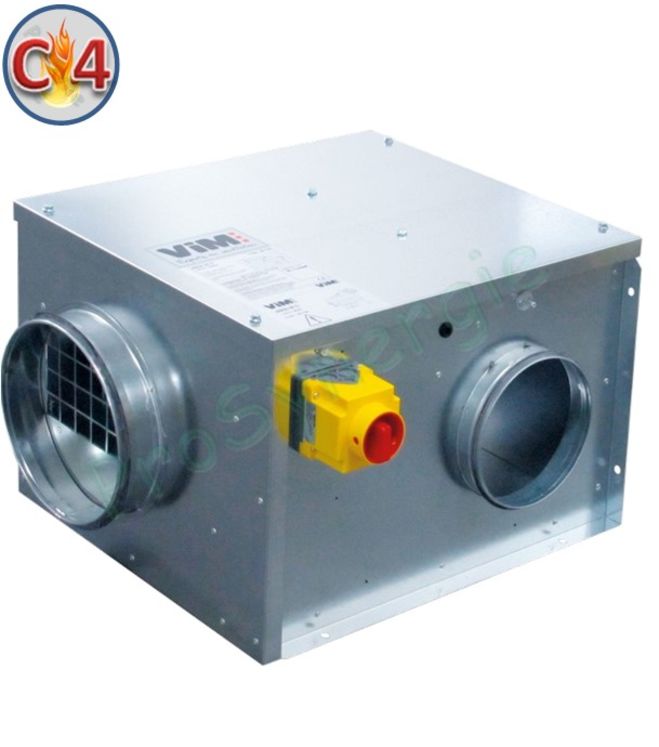

Caisson Extraction C4 JBEB débit jusqu´à 800m3/h interrupteur proximité (Opt° isolation M0 25mm, dépressostat...)
Description
Caissons d'extraction C4 non régulés
Entraînement direct - Action < 800 m3/h
Conformes ErP - UVR - Moteur 3 vitesses
Caractéristiques
Gamme économique
Faible niveau sonore
Multiples configurations de raccordement
Applications
Extraction d’air.
Installation à l'intérieur ou à l'extérieur.
Montage horizontal ou vertical.
Agréé 400°C 1/2h catégorie C4 – PTO non raccordée.
Non agréé – PTO raccordée.
VMC en habitat collectif – agrément 400°C 1/2h.
VMC en locaux tertiaires – agrément 400°C 1/2h.
Reprise d’air en locaux tertiaires – sans agrément.
Gamme
2 tailles : 05/08.
Débits de 50 à 800 m3/h.
Version isolée : isolation acoustique en laine de verre de 25 mm (classement au feu M0).
Avec INTZ ou avec INTZ + BDEZ.
Construction
Caisson en tôle d’acier galvanisé.
Piquages de raccordement avec joints étanchéité classe D.
INTZ : interrupteur de proximité cadenassable avec renvoi de position monté/câblé.
BDEZ : dépressostat monté, raccordé aérauliquement, réglé d'usine à 80 Pa, non modifiable.
Ventilateur simple ouïe à action moteur en accouplement direct, roulements étanches graissés à vie.
Motorisation
Moteur hors flux d’air, IP10, classe F. Protection thermique PTO à raccorder pour une utilisation en reprise d'air dans les locaux tertiaires (non 400°C 1/2h).
3 vitesses, monophasé 230V, 50Hz.
Dimension
| Modèle | Dimensions | |||||||
| A | B | C | E | F | G | H | I | |
| JBEB 05 | 550 | 504 | 300 | 130 | 148 | 58 | 53 | 32 |
| JBEB 08 | 600 | 504 | 400 | 185 | 181 | 58 | 53 | 32 |
| Modèle | Dimensions | Ø de raccordement | |||
| J | D1 | D2 | |||
| Standard | Avec INTZ | Avec DIJZ | |||
| JBEB 05 | 34 | 69 | 104 | 200 | 160 |
| JBEB 08 | 34 | 69 | 104 | 250 | 200 |
