Caisson de répartition pour VMC Double Flux Aldes InspirAIR Home

Description

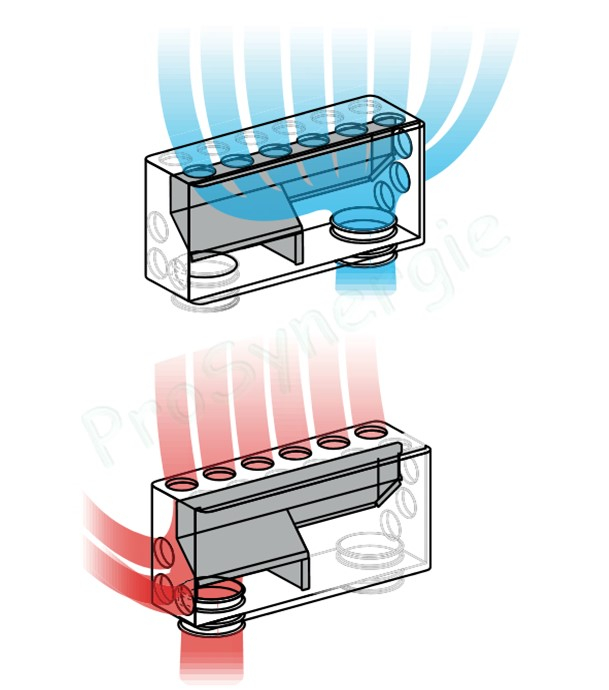

Le caisson de répartition métallique InspirAIR® Home SC réalise à la fois le soufflage, la reprise et l'atténuation acoustique.

Le caisson de répartition InspirAIR® Home SC existe en 2 tailles :

- le 240 convient jusqu'à 240 m³/h,

- le 370 jusqu'à 370 m³/h.

Le caisson comprend :

· 1 face avec 2 piquages D160 mm équipés d'un joint DE,

· 1 face amovible pour inspection et nettoyage du réseau et du caisson,

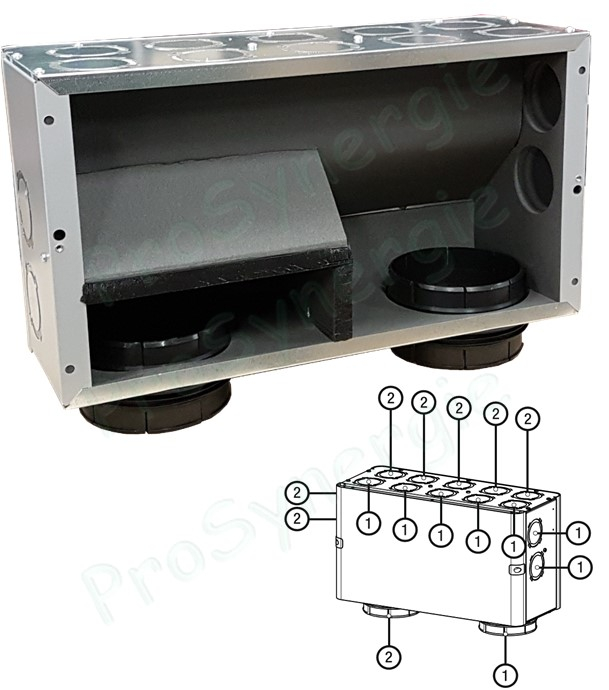

· 3 faces avec :

- pour le caisson de répartition InspirAIR® Home SC240 : 7 piquages en reprise et 7 piquages en soufflage,

- pour le caisson de répartition InspirAIR® Home SC370 : 9 piquages en reprise et 9 piquages en soufflage.

Les caissons de répartition sont isolés phoniquement.

Mise en œuvre

Le caisson de répartition métallique est livré avec un kit de montage (vertical ou horizontal) comprenant :

- 3 équerres (et leur 6 vis) à monter sur le caisson de répartition,

- 3 plots anti-vibratiles.

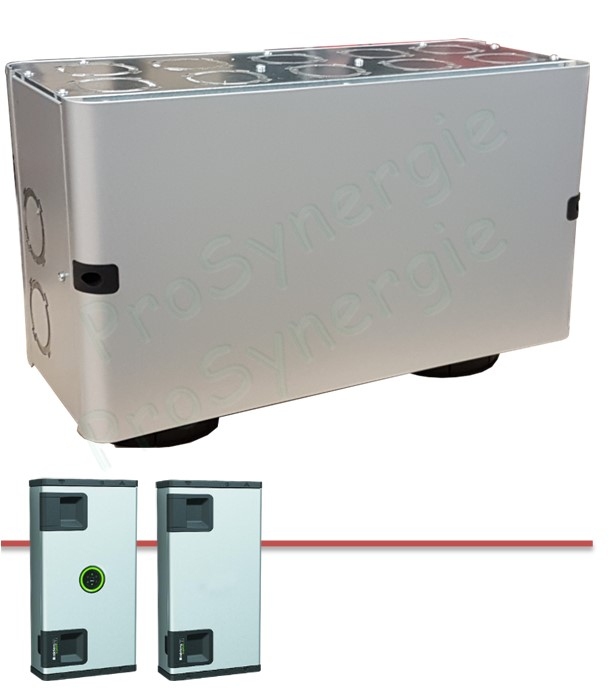

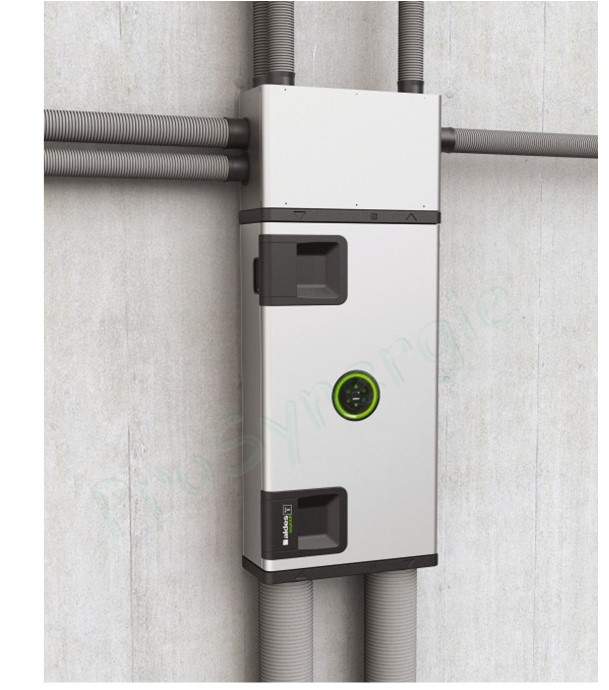

Le caisson de répartition peut se monter directement sur l'InspirAIR® Home.

Les piquages non utilisés n'ont pas besoin d'être bouchés.

Choisir un raccord caisson D75 ou D90 mm suivant le diamètre du conduit à raccorder :

- D75 : compatible avec gaine Optiflex D75 et Algaine D80,

- D90 : compatible avec gaine Optiflex D90 et Algaine D100.

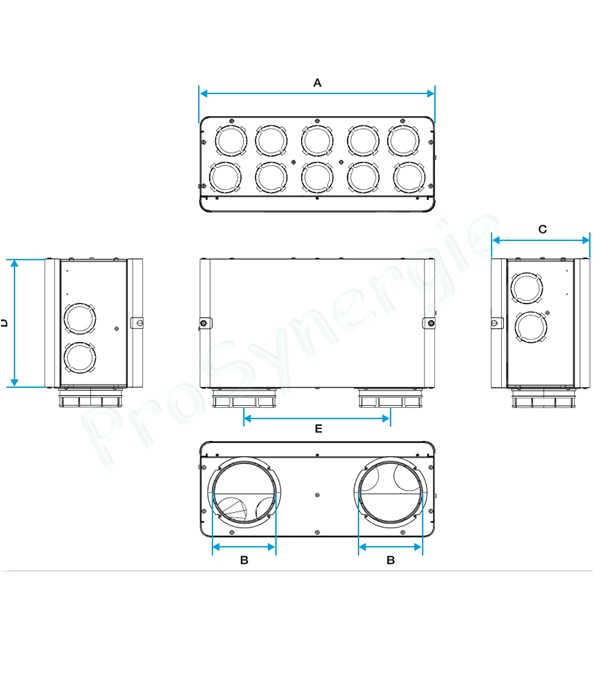

Encombrement (mm)

Gamme
