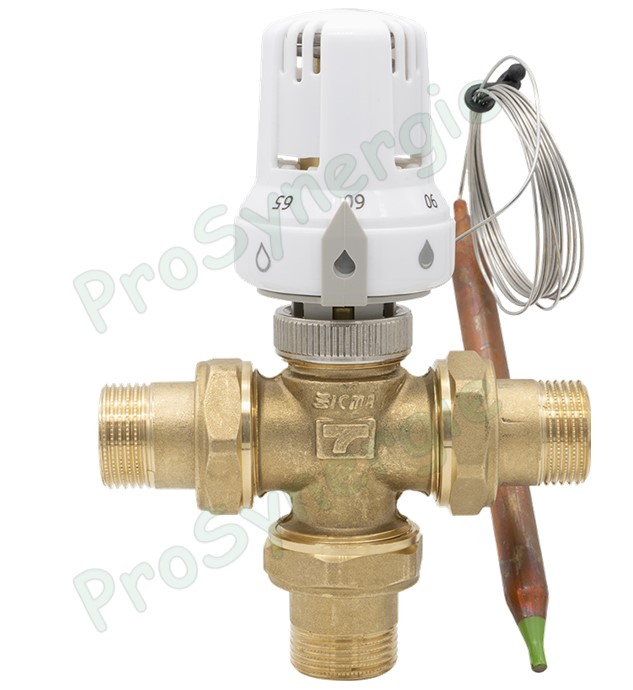

324 - Vanne de mélange relève de température (à piston) 3 voies + 3 raccords démontables ØM 1 + Tête thermostatique M30x1.5 T° 60 à 90°C
Marque :
Référence :
Article remplacé
En stock
Appro. prévu sous 4 à 10 jours
Quantité minimum :
Vendu par :
/
En savoir plus
Description :

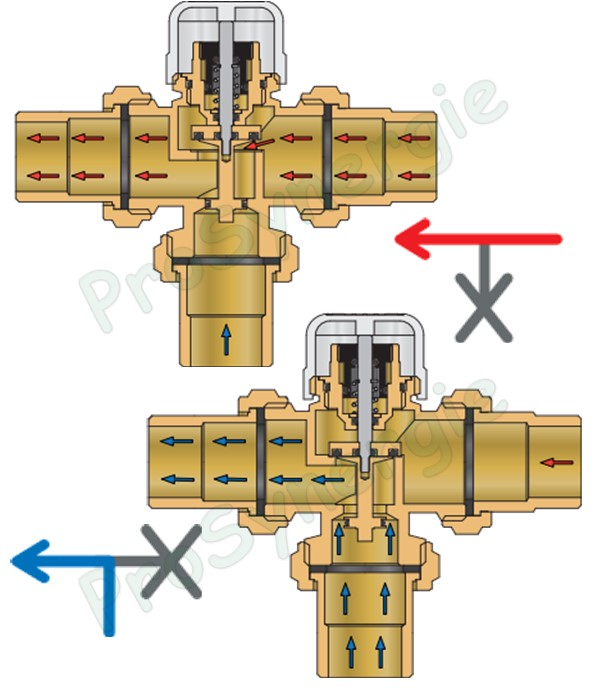

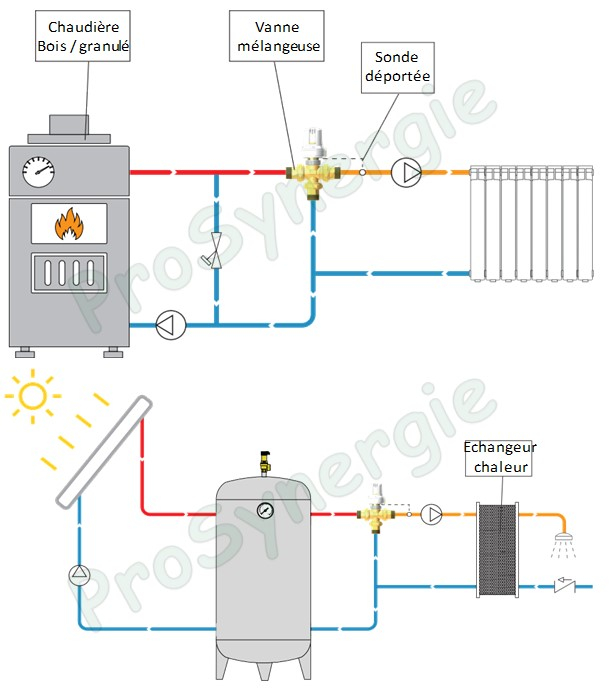

Il permet de mélanger deux fluides en vue d'obtenir un troisième à température intermédiaire maitrisée, dans une plage de réglage de 60 à 90°C.
Cette vanne dispose d'un sonde qui peut se positionner en contact, soit dans un doigts en immersion dans le fluide à mesurer, soit en applique sur la canalisation.
Carractéristiques techniques :
Données techniques
- Fluide d’utilisation : Eau et solutions glycolées
- Pourcentage maximal de glycol : 30%
- Plage de température d’entrée primaire : 0 à 90°C
- Pression max. de fonctionnement : 10 bar
- Pression différentielle max : 1,2 bar
Matière
- Corps : Laiton CW617N
- Détails mécaniques internes : Laiton CW614N
- Tige de commande : Acier inoxydable
- Éléments d’étanchéité : EPDM Peroxyde
Composants :

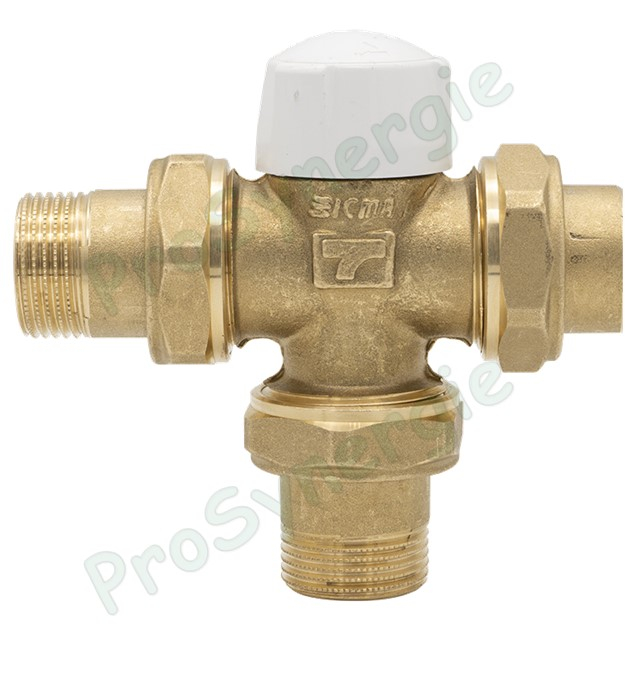

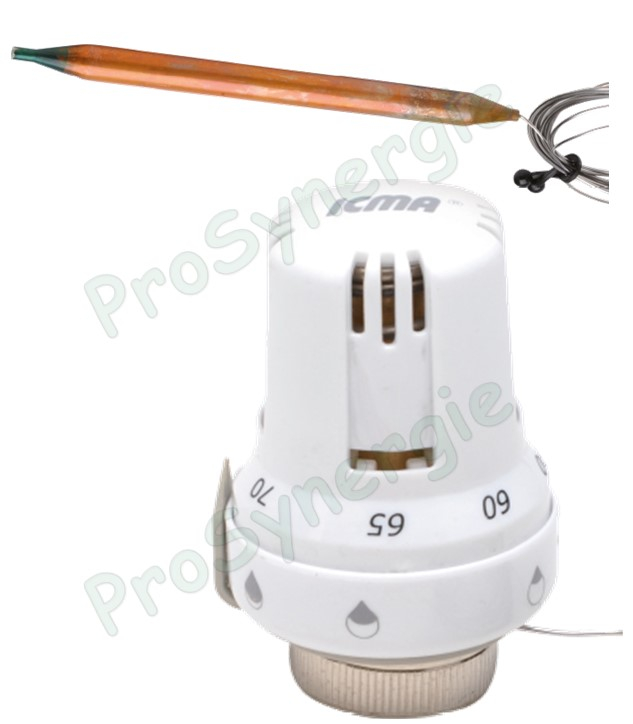

La vanne 301 couplée à la tête thermostatique Art. 997 est utilisée comme vanne mélangeuse avec gamme de mélange à haute température. L’ensemble des deux produits est codé Art. 324.

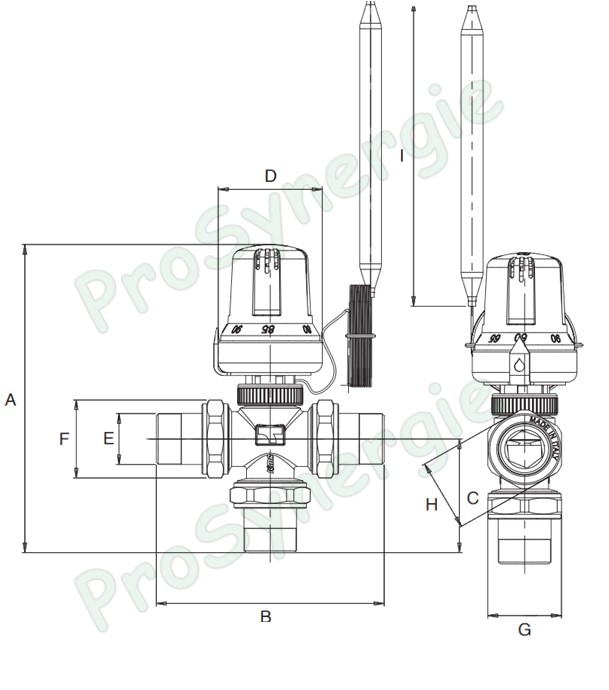

Dimensions :
| Art. | Référence | A (mm) | B (mm) | C (mm) | D (mm) | E | F (mm) | G (mm) | H | I (mm) |
| 324 | 82324AD05 | 161,7 | 118 | 60,5 | 52,5 | G 1/2" | 40,5 | 37 | CH. 37 | 157 |
| 324 | 82324AE05 | 160,0 | 115 | 59,0 | 52,5 | G 3/4" | 40,5 | 37 | CH. 37 | 157 |
| 324 | 82324AF05 | 167,5 | 130 | 66,5 | 52,5 | G 1" | 40,5 | 37 | CH. 37 | 157 |
Accessoires
Thermador

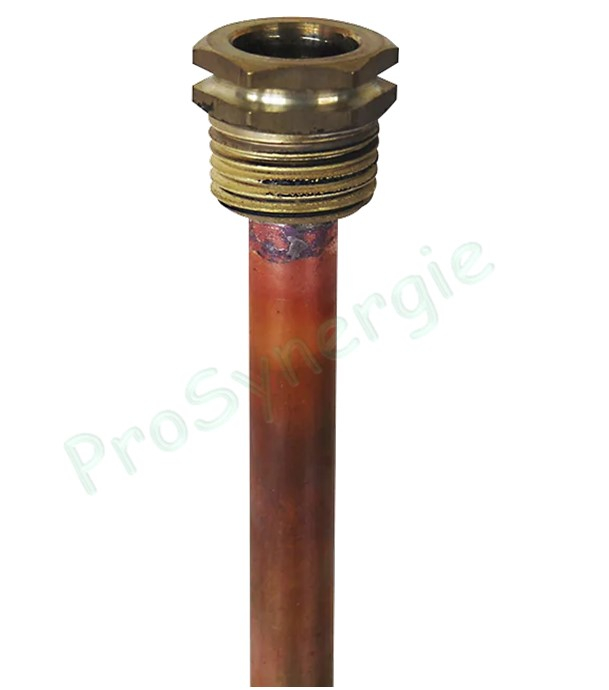

Doigts de gant - Tube cuivre soudé sur raccord laiton M1/2 NPT - Ø 8 à 16mm
