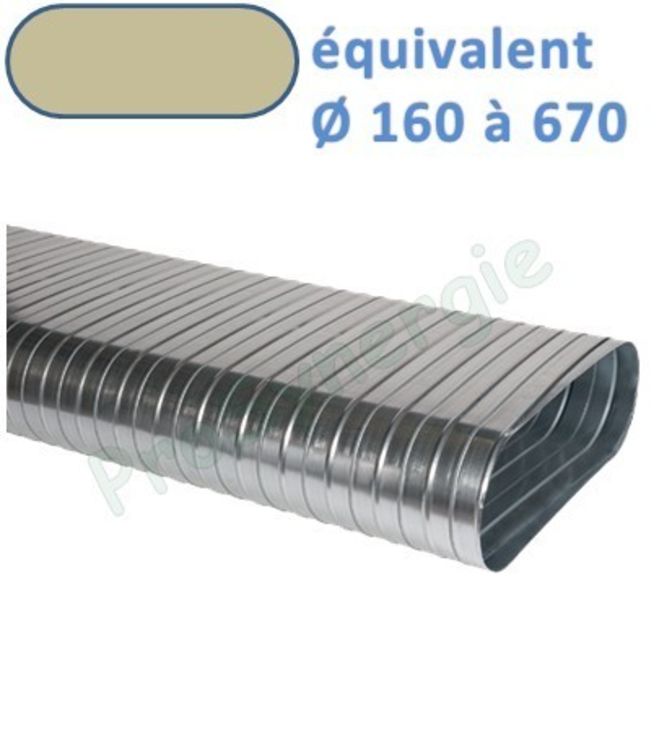

CSRO - Conduit de ventilation Spiralé Rigide galva Oblong - Longueur 3m

Envoyer à un ami
Une question ?
Marque : Aldes
Référence : ALD11064394
Aldes
Les conduits galvanisés oblongs répondent de façon pertinante aux problématique de passage de gros débits d'air en espace réduit.
Ils sont une alternative performante aux réseaux rectangulaires et circulaires.
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+ d'éco-contribution

Service client

05 49 07 40 54

Livraison rapide

en 24/48h*

(Voir conditions)

Livraison gratuite

dès 350€HT d'achat

(voir conditions)

Modalités de réception

et de retour

SAV - Un contact

direct fournisseur
En savoir plus

Avantages

  • Faible encombrement pour les gros débits dans un espace réduit (faux-plafonds).
  • Bonne étanchéité et pertes de charge maîtrisées.
  • Montage et entretien aisés (pas d’angle mort).
  • Gamme dimensionnelle standardisée.

Domaines d’application

Habitat résidentiel collectif, Neuf, Rénovation, Locaux tertiaires.

Mise en oeuvre

  • Facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles,
  • Supportage par bande à trou, rails, etc.

Caractéristiques principales

  • Longueur de barre : 3 m,
  • Tubes nervurés à embouts lisses pour garantir l’étanchéité des liaisons rigides,
  • Perte de charge du conduit obong = perte de charge du conduit circulaire de diamètre équivalent,
  • Gamme dimensionnelle standardisée.

Description produit

Le conduit oblong est un conduit en acier galvanisé qui est une alternative performante aux réseaux rectangulaires permettant le passage de gros débits d’air dans
un espace réduit (faux plafond) ou en apparent dans les locaux tertiaires et les logements collectifs. Le conduit oblong est un conduit droit en tôle d’acier galvanisé
mis aux dimensions L x H par déformation et calibrage sur presse hydraulique d’un conduit circulaire.

Données dimensionnelles

Perte de charge du conduit oblong = perte de charge du conduit circulaire de diamètre équivalent.

Hauteur
(mm)		 Largeur
(mm)		 Equivalence
Ø (mm)		 Epaiss.
(mm)		 Longueur
(mm)		 Poids
(Kg)		  Section libre
(m²) 		 Tolérances
conduit (mm)		  Tolérances
conduit (mm) 		 Fabrication
Ø base (mm)		 Jeu périphérique
max (mm)		 Jeu périphérique
min (mm)		 Code
80 360 160 0,6 3000 12,9              0,0274 0 / +1,00 -1 / -2,00 250 1,5 0,5 11064391
100		 350 200 0,6 3000 12,9              0,0329 0 / +1,00 -1 / -2,00 250 1,5 0,5 11064392
450 225 0,6 3000 16,2              0,0429 0 / +1,00 -1 / -2,00 315 1,5 0,5 11064393
130		 325 200 0,6 3000 12,9              0,0386 0 / +1,00 -1 / -2,00 250 1,5 0,5 11064443
425 225 0,6 3000 16,2              0,0516 0 / +1,00 -1 / -2,00 315 1,5 0,5 11064444
490 250 0,6 3000 18,3              0,0601 0 / +1,00 -1 / -2,00 355 1,5 0,5 11064445
165
 410 250 0,6 3000 16,2              0,0618 0 / +1,00 -1 / -2,00 315 1,7 0,5 11064394
475 275 0,6 3000 18,3              0,0725 0 / +1,00 -1 / -2,00 355 1,7 0,5 11064395
545 300 0,8 3000 27,6              0,0841 0 / +1,00 -1 / -2,00 400 1,7 0,5 11064396
700 355 0,8 3000 34,5              0,1100 0 / +1,40 -1 / -2,00 500 1,7 0,5 11064397
215		 515 355 0,8 3000 27,6              0,1008 0 / +1,40 -1 / -2,00 400 1,7 0,5 11064398
675 375 0,8 3000 34,5              0,1352 0 / +1,40 -1 / -2,00 500 1,7 0,5 11064399
880 450 0,8 3000 43,5              0,1792 0 / +1,40 -1 / -2,20 630 1,9 0,5 11064400
265		 645 425 0,8 3000 34,5              0,1558 0 / +1,40 -1 / -2,00 500 1,7 0,5 11064401
850 475 0,8 3000 43,5              0,2102 0 / +1,60 -1 / -2,20 630 1,9 0,5 11064402
975 500 0,8 3000 48,9              0,2433 0 / +1,60 -1 / -2,20 710 1,9 0,5 11064403
320		 620 450 0,8 3000 34,5              0,1764 0 / +1,40 -1 / -2,20 500 1,7 0,5 11064404
820 500 0,8 3000 43,5              0,2404 0 / +1,60 -1 / -2,20 630 1,9 0,5 11064405
950 560 0,8 3000 48,9              0,2820 0 / +1,60 -1 / -2,20 710 1,9 0,5 11064406
415		 765 600 0,8 3000 43,5              0,2805 0 / +1,60 -1 / -2,20 630 1,9 0,5 11064407
895 630 0,8 3000 48,9              0,3345 0 / +1,60 -1 / -2,20 710 1,9 0,5 11064408
1030 690 1 3000 69              0,3905 0 / +2,20 -1 / -2,40 800 2,3 0,5 11064409
515		 835 670 0,8 3000 48,9              0,3730 0 / +2,20 -1 / -2,40 710 2,3 0,5 11064410
515 975 750 1 3000 69              0,4451 0 / +2,20 -1 / -2,40 800 2,3 0,5 11064411
515 1030 800 1 3000 77,7              0,5249 0 / +2,20 -1 / -2,40 900 2,3 0,5 11064412
