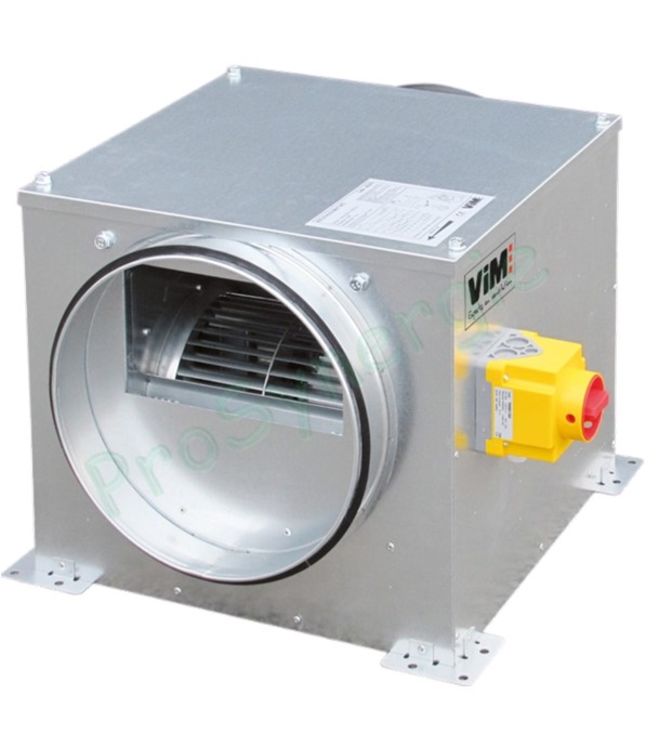

Caisson KSTD Extraction / Insufflation à entraînement direct et débit jusqu´à 9500m3/h interrupteur proximité (Opt° isolation M0 25mm, dépressostat...)
Référence : SITE013371
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Description du caisson d'extraction KSTD
Caissons d'extraction ou d'insufflation
Entraînement direct - Action < 9500 m3/h
- Nu, isolé 10 mm, isolé 50 mm
- Faible niveau sonore
- Filtration en option
- Étanchéité soignée
- Interrupteur + Dépressostat montés
- Option PACK PR pour régulation en pression constante
Applications
Extraction ou introduction d’air.
Installation à l’intérieur ou à l’extérieur.
Montage horizontal ou vertical.
Caractéristiques techniques
Voir fiche technique
Dimentions
| Version | Taille | A | B | C | Ø D | E | F |
| NU IS Isolation 10 mm | KSTD 16 | 450 | 450 | 426 | 355 | 226 | 534 |
| KSTD 25 | 600 | 600 | 504 | 450 | 258 | 754 | |
| KSTD 38 | 702 | 702 | 656 | 500 | 382 | 853 | |
| KSTD 95 | 892 | 892 | 800 | 630 | 452 | 1043 | |
| DB Isolation 50 mm | KSTD 16 | 530 | 530 | 518 | 355 | 268 | 680 |
| KSTD 25 | 675 | 675 | 595 | 450 | 319 | 823 | |
| KSTD 38 | 772 | 772 | 737 | 500 | 420 | 915 | |
| KSTD 95 | 962 | 962 | 868 | 630 | 480 | 1112 |
| Version | Taille | G | H | ØJ | K | Poids (kg) |
|
| avec INTZ | avec DIJZ | ||||||
| NU IS Isolation 10 mm | KSTD 16 | 474 | 50 | 9 | 95 | 120 | 18 |
| KSTD 25 | 623 | 50 | 9 | 95 | 120 | 36 | |
| KSTD 38 | 724 | 50 | 9 | 95 | 120 | 53 | |
| KSTD 95 | 925 | 75 | 12 | 95 | 120 | 82 | |
| DB Isolation 50 mm | KSTD 16 | 554 | 50 | 9 | 95 | 120 | 30 |
| KSTD 25 | 698 | 50 | 9 | 95 | 120 | 57 | |
| KSTD 38 | 805 | 75 | 12 | 95 | 120 | 77 | |
| KSTD 95 | 995 | 75 | 12 | 95 | 120 | 102 | |
