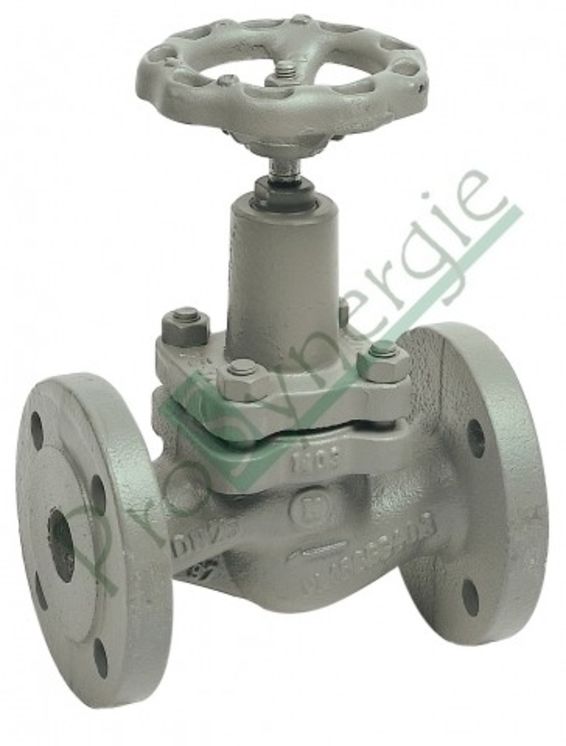

Corps Fonte EN GJS400-18 LT - Clapet Inox 420 - Siège Inox 410 - Soufflet Inox 316 Ti - Presse étoupe Graphite
Tige et volant montants tournants - Chapeau et presse étoupe boulonnés - A brides GN16 -
Commande par volant fonte - Peinture grise RAL 7011-7012
| Code article | Diamètre | Raccordement | Pression Nominale (bar) | Température Mini (°C) | Température Maxi (°C) | Ecartement (mm) |
|---|---|---|---|---|---|---|
| 478015 | 15 | GN16 | 16 | -10 | 350 | 130 |
| 478020 | 20 | GN16 | 16 | -10 | 350 | 150 |
| 478025 | 25 | GN16 | 16 | -10 | 350 | 160 |
| 478032 | 32 | GN16 | 16 | -10 | 350 | 180 |
| 478040 | 40 | GN16 | 16 | -10 | 350 | 200 |
| 478050 | 50 | GN16 | 16 | -10 | 350 | 230 |
| 478065 | 65 | GN16 | 16 | -10 | 350 | 290 |
| 478080 | 80 | GN16 | 16 | -10 | 350 | 310 |
| 478100 | 100 | GN16 | 16 | -10 | 350 | 350 |
| 478125 | 125 | GN16 | 16 | -10 | 350 | 400 |
| 478150 | 150 | GN16 | 16 | -10 | 350 | 480 |
