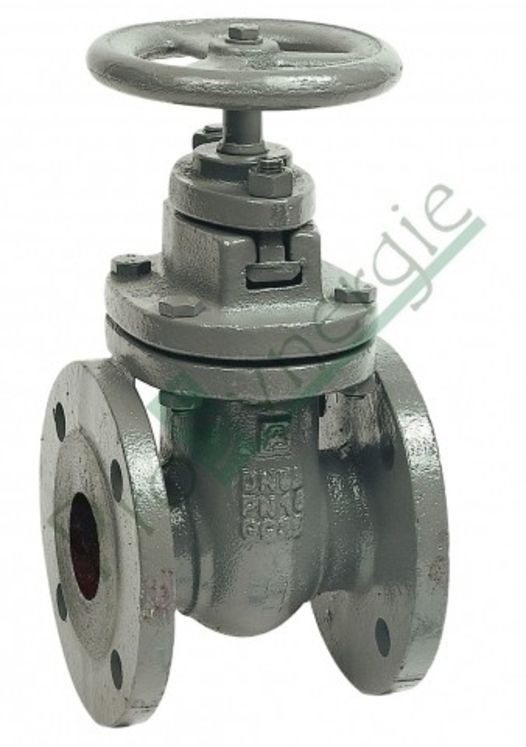

Vanne opercule Fonte 2 pièces à bride

Corps Fonte EN GJL250 - Opercule Fonte EN GJL250 - Siège laiton - Presse étoupe Graphite

Tige et volants non montants tournants - Tige à vis intérieure - A brides R.F. ISO PN10 -

Commande par volant fonte

Code article	Diamètre	Raccordement	Pression Nominale (bar)	Température Mini (°C)	Température Maxi (°C)	Ecartement (mm)	Plan 2D dwg
150040	40	ISO PN10	10	-10	90	140
150050	50	ISO PN10	10	-10	90	150
150065	65	ISO PN10	10	-10	90	170
150080	80	ISO PN10	10	-10	90	180
150100	100	ISO PN10	10	-10	90	190
150125	125	ISO PN10	10	-10	90	200
150150	150	ISO PN10	10	-10	90	210
150200	200	ISO PN10	6	-10	90	230
150250	250	ISO PN10	6	-10	90	250
150300	300	ISO PN10	6	-10	90	270

 05-vanne-opercule-corps-fonte.pdf

 05-vanne-opercule-corps-fonte-not-mont.pdf
