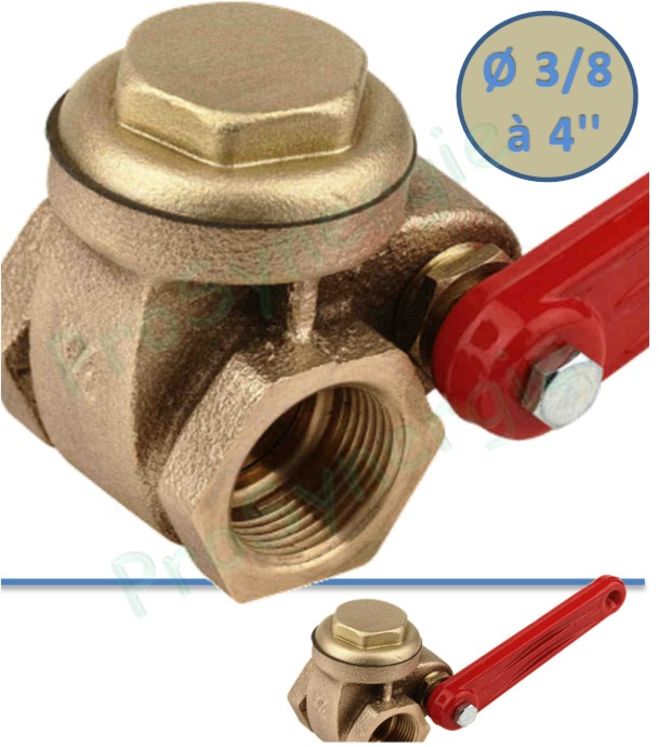

Vanne bronze passage intégral fermeture rapide à double opercule (police sécurité fioul) monobloc FF
Marque : Airaga
Référence : SFE140009
Vanne police à double opercule permettant la coupure d'une canalisation alimentation de fioul d'une chaufferie.
En savoir plus
Description
- Dimensions : DN 3/8' à 4'
- Raccordement : Femelle - Femelle BSP (selon la norme UNI ISO 228/1)
- Température Mini : - 10°C
- Température Maxi : + 110°C
- Pression Maxi admissible Ps :
- 16 Bars jusqu’au DN 2'
- 13 Bars jusqu’au DN 3'
- 10 bars au delà
- Caractéristiques :
- Double opercule
- Passage intégral
- Fermeture rapide
- Matière :
- Corps Bronze
- Opercule et chapeau Laiton titré CW617N
- Joint d’axe PTFE
- Joint de chapeau en Fibres
- Étanchéité Métal - Métal
- Fluides courants compatibles (Ne convient pas pour les réseaux incendie)
- Normalisation : Directive 2014/68/UE : produits exclus (article 1, § 2b)
| Code article | Diamètre | Coefficient de débit Kvs (m3/h) |
Raccordement | Diamètre de passage (mm) | Pression Nominale (bar) | Température Mini (°C) | Température Maxi (°C) |
| 140003 | 3/8" | 10 | BSP | 15 | 16 | -10 | 110 |
| 140004 | 1/2" | 17 | BSP | 15 | 16 | -10 | 110 |
| 140005 | 3/4" | 41 | BSP | 20 | 16 | -10 | 110 |
| 140006 | 1" | 68 | BSP | 25 | 16 | -10 | 110 |
| 140007 | 1"1/4 | 123 | BSP | 32 | 16 | -10 | 110 |
| 140008 | 1"1/2 | 198 | BSP | 37 | 16 | -10 | 110 |
| 140009 | 2" | 290 | BSP | 47 | 16 | -10 | 110 |
| 140010 | 2"1/2 | 520 | BSP | 58 | 13 | -10 | 110 |
| 140011 | 3" | 850 | BSP | 72 | 13 | -10 | 110 |
| 140012 | 4" | 1350 | BSP | 92 | 10 | -10 | 110 |
| DN (ø) | 3/8"(15) | 1/2"(15) | 3/4"(20) | 1"(25) | 1"1/4(32) | 1"1/2(37) | 2"(47) | 2"1/2(58) | 3"(72) | 4"(92) |
| L | 44 | 46 | 51 | 57 | 61 | 67 | 77 | 86 | 91 | 102 |
| B | 40 | 40 | 48 | 55 | 62 | 68 | 81 | 108 | 121 | 148 |
| F | 11 | 13 | 14 | 16 | 17 | 19 | 20 | 20 | 21 | 24 |
| CH | 24 | 27 | 35 | 41 | 51 | 57 | 69 | 87 | 99 | 125 |
| A | 80 | 80 | 100 | 100 | 120 | 136 | 165 | 205 | 205 | 255 |
| Poids (Kg) | 0,37 | 0,37 | 0,56 | 0,77 | 1 | 1,42 | 1,9 | 3,4 | 4,3 | 7,54 |
