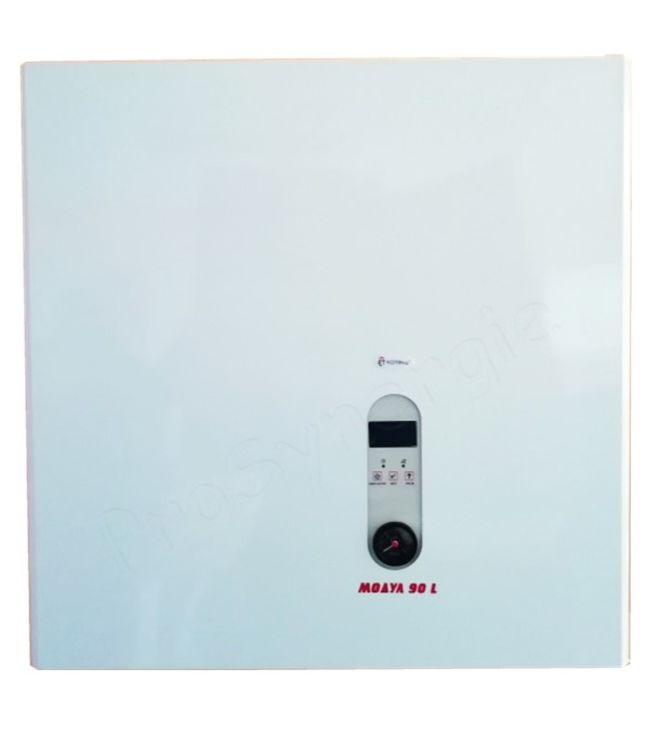

Module chauffage électrique (radiateur/plancher chauffant) 75 ou 90KW 400V (Triphasé) (HxLxP= 795x780x325mm), raccords Ø2´´ + régulateur électronique climatique
Il est possible de les intégrer en parallèle/en relève dans les installations existantes.
Ils peuvent être commandés par un thermostat d'ambiance.
Description
Les modules électriques de chauffe instantanée pour systèmes de chauffage sont une source de chaleur moderne et écologique, conçue pour le chauffage par le sol ou le chauffage central des petits et moyens bâtiments résidentiels et commerciaux.
Haut rendement (99,3%) et respect de l'environnement : aucune combustion n'entraîne de perte de chaleur, même résiduelle.
Compact et économique.
Ils peuvent être utilisées dans n'importe quel système de chauffage central ou au sol, avec ou sans accumulation de chaleur.
Il est possible de les intégrer dans les systèmes de chauffage existants, en parallèle avec une chaudière à combustible.
Ils sont alors employés en relève.
Dimensions
| Unité | Modèle | ||
| Puissance | 75 kW | 90 kW | |
| Hauteur | mm | 795 | |
| Largeur | 780 | ||
| Profondeur | 325 | ||
| Poids | kG | 75 | 80 |
| Volume du corps de chauffe | litres | 49,6 | |
| Raccordement | ' | 2 | |
Caractéristiques techniques
| Unité | Modèle | ||
| Puissance | 75 kW | 90 kW | |
| Degrés de commutation | nb | 30 | 36 |
| Alimentation | V | 400 | |
| Chauffe-eau | A | 104,17 | 125 |
| Fusible | 158 | 189 | |
| Pression de service Maximale | Bar | 2,5 | |
| Test de pression | 4 | ||
| Contrôle de la température du liquide de refroidissement | °C | 30-90 | |
| Contrôle de la température ambiante | 5-30 | ||
Repères techniques
1 - Support châssis du module (fixation)
2 - Eléments chauffants (résistances thermoplongeur)
3 - Corps de chauffe (cuve d’eau) 49,6 litres
4 - Doit de gant du bulbe du thermomètre
5 - Doit de gant du bulbe du thermomètre
6 - Protection de niveau « manque d’eau »
7 - Contrôleur électronique
8 - Raccordements électriques
9 - Disjoncteur magnétothermique 3 pôles de sécurité
10 - Sécurité thermocouple réglable 90 à 110°C à réarmement manuel (usine 100°C)
11 - Afficheur + boutons de programmation
12 - Manomètre de pression 0-10 bars
13 - Soupape de sécurité 2,5 bars / pression d’eau de chauffage
14 - Thermostat bimétallique / sécurité surchauffe 115/90°C
