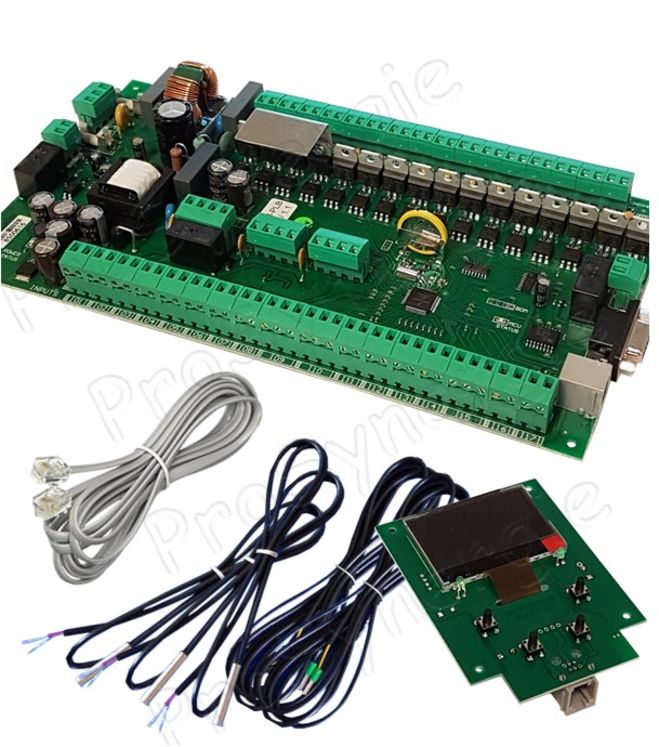

Kit contrôleur avec sondes NPBC V5M PLB Version 1.2 / 1.1 + Afficheur NRC-3 V1.3 - NATURELA LTD
Combiburn DC 35 KW
Pell Burn
Le contrôleur NPBC-V5 est conçu pour faire fonctionner des chaudières à pellets de grande classe utilisant davantage de capteurs et de mécanismes. Il a 18 entrées et 20 sorties. Une des entrées est destinée à une sonde lambda et deux des sorties alimentent des vannes à commande analogique pour les flux d’air primaire et secondaire. Les sorties du contrôleur sont conçues pour les mécanismes fonctionnant sur secteur 220V ou 110VAC. Deux des sorties sont conçues pour faire fonctionner des ventilateurs soufflants et pour contrôler leur vitesse de rotation en diminuant la puissance fournie par modulation de largeur de l'onde sinusoïdale du courant. Le contrôleur mesure la charge sur chaque sortie et affiche un message d'alarme en cas de défaillance. Des menus simples et clairs permettent à l'utilisateur de régler la plupart des paramètres nécessaires à l'adaptation du contrôleur aux différents types de chaudières et de brûleurs. NPBC-V 5 est un contrôleur universel adapté aux chaudières à pellets et aux installations de chauffage de construction et de complexité différentes.
Le contrôleur est composé de deux modules: un module de contrôle (avec écran LCD graphique et 4 boutons de contrôle) et un module exécutif qui met sous tension et exploite tous les mécanismes. Les différentes versions du contrôleur fonctionnent avec les mécanismes et capteurs suivants :
- Chauffage d'allumage pour allumer les pellets avec une puissance allant jusqu'à 1200W
- Moteur électrique à vis sans fin qui transfère les pellets du réservoir au brûleur
- Moteur électrique à vis sans fin qui transfère les pellets à l'intérieur du brûleur
- Ventilateur principal qui alimente le brûleur en air avec une option pour un contrôle en douceur de la vitesse de rotation
- Ventilateur d'extraction supplémentaire qui aide la cheminée à évacuer les gaz avec une option permettant un contrôle en douceur de la vitesse de rotation
- Ventilateur de nettoyage
- Mécanisme de nettoyage de la suie
- Mécanisme de nettoyage mécanique, contrôlé par deux sorties séparées pour avancer et reculer
- Pompe de circulation d'eau chaude sanitaire
- Pompe de circulation pour installation de chauffage central
- Pompe de circulation accumulatrice
- Pompe de circulation pour une installation solaire pour chauffer l'eau dans le réservoir tampon
- Contrôle de vanne à 4 voies pour mélanger l'eau afin de diminuer la température dans l'installation de chauffage par le sol
- Commande d'éclairage d'urgence en cas de problème dans le brûleur ou avec le combustible
- Capteur photoélectrique pour détecter l'allumage
- Capteur haute température pt100 ou pt1000 pour contrôler la température des gaz d'échappement
- Sonde Lambda
- Capteur de température ou thermostat pour contrôler le retour de flamme
- Capteur de température pour contrôler la température de l'eau dans la chaudière
- Capteurs de température pour la température de l'eau dans les sections inférieure et supérieure du réservoir tampon
- Capteur de porte ouverte pour la chaudière
- Capteur de température pour la température de l'eau dans l'installation de chauffage par le sol
- Capteurs de température pour le capteur solaire et le chauffe-eau
- Capteur Hall pour contrôler la vitesse de rotation du ventilateur principal
- Une entrée pour un thermostat d'ambiance pour contrôler le processus de combustion en fonction de la température ambiante
Pour information :
La carte est configurée pour un mode de fonctionnement de chaudière à granulés "type PLB"
En sélectionnant le mode de fonctionnement "DC", la carte libère tous les paramètres lié au fonctionnement mixte granulés et Buches.
On retrouve la possibilité de choisir le mode "manuel" dans le menu "Switch Mode".
Faire la manipulation suivante (accès au menu paramètres d'usine « Factory settings ») :
Appuyer simultanément sur les boutons, enter et F pendant 4 secondes.
Le code est le suivant : 00000098
Vous devriez pouvoir sélectionner le type de chaudière : DC / Pellburn.
