Extracteur des fumées 395 m3/h 230V AC 50Hz 110W - IPC 1802C10-6 BLXM000018
Extracteur de fumée IPC 1802C10-6 BLXM000018

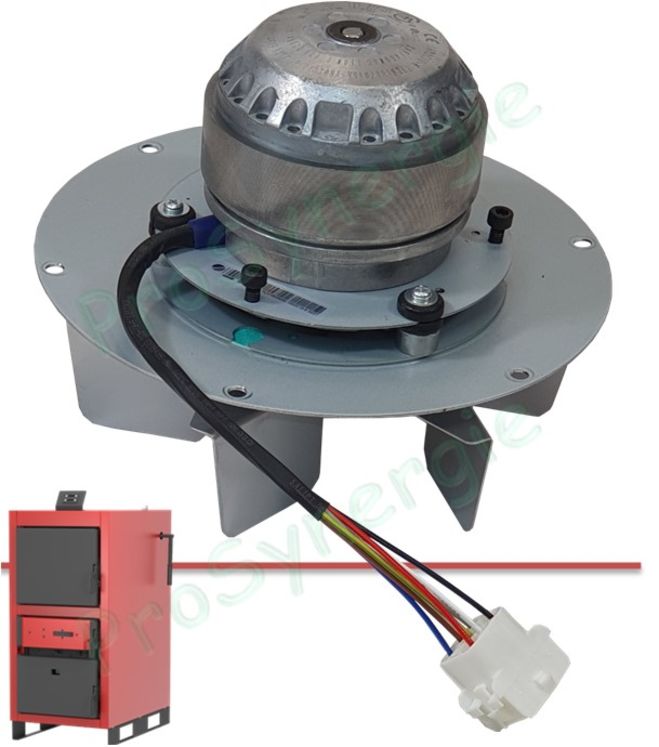

IPC 1802C10-6 BLXM000018 extracteur de fumées universel à joint renforcé avec tachymètre et volute en tôle ou en aluminium pour poêles et chaudières à granulés.
Les hautes performances et la faible consommation positionnent cet article comme une excellente solution pour l'extraction des fumées sans sacrifier la qualité et l'efficacité.
Extracteur de fumée IPC 1802C10-6 BLXM000018 – Caractéristiques :
- Fabricant : CIB
- Poids: 1,71 kg
- Modèle : CIB 1802C10-6 BLXM000018
- Sens de rotation : CCW (anti-horaire)
- Alimentation : 230V AC 50Hz
- Puissance: 110W
- Diamètre de la turbine : 180 mm
- Hauteur de la lame : 45 mm
- Tours par minute : 2200 Rpm
- Capacité: 364 m3 / h
- Diamètre de bride : 197 mm
- Typologie : Ø 180
- Bruit: 62 dB (A)
Compatible avec les poêles Caminetti Montegrappa : AKTIV 12, AKTIV 15, AKTIV 18, AKTIV 23, AKTIV 28, AKTIV 35, AQ21, granulés MB W, ARTIKA 24, ARTIKA 27, ARTIKA 32,
Branchement électrique et schéma de câblage :
Connexions électriques : Type de fiche MAT-N-LOK : boîtier (prise) type 350782-1, bornes 350536-1 (femelle), TYCO
| Repère | Couleur de fil | Fonction | Composants externes | Entrée | Sortie | |
| 9 | Noir | Capteur à effet hall | 0 V | |||
| 8 | Blanc | * Résistance 4,7kΩ | +5 Vdc * | Tachymètre de sortie signal (1 impulsion/tour) |
||
| 7 | Rouge | |||||
| 5 | Jaune/vert | Connexion d’alimentation du moteur | PE - Terre | |||
| 1 | Bleu | N | 230V 50Hz | |||
| 3 | Gris | Condensateur | L | |||
| 2 | Brun | |||||
* Remarque : la valeur de résistance est pour la tension d’entrée standard de +5 Vdc.
Pour les autres valeurs de tension (entre 3,8V et 24V), la résistance doit être dimensionné de sorte que le flux de courant n’a pas plus de 7,5mA
