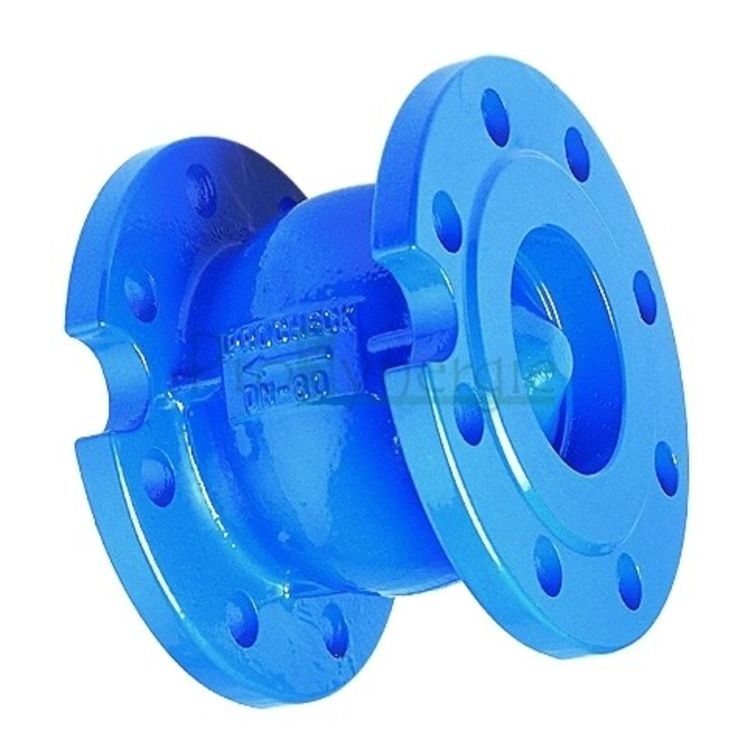

Clapet Fonte à Bride Obturateur Fonte

Corps Fonte EN GJL-250 - Ogive fonte EN GJS-400-15 - Joint EPDM - Ressort inox 302

Peinture époxy couleur bleue RAL5017

Montage toutes positions

Respecter le sens de passage indiqué sur le corps par une flèche

Code article	Diamètre	Raccordement	Pression Nominale (bar)	Température Mini (°C)	Température Maxi (°C)	Ecartement (mm)	Plan 2D dwg
366050	50	GN10/16	16	-10	130	100
366065	65	GN10/16	16	-10	130	120
366080	80	GN10/16	16	-10	130	140
366100	100	GN10/16	16	-10	130	165
366125	125	GN10/16	16	-10	130	195
366150	150	GN10/16	16	-10	130	230
366200	200	GN16	16	-10	130	290
366250	250	GN16	16	-10	130	355
366300	300	GN16	16	-10	130	400

12-clapet-fonte-obt-fonte.pdf

 12-clapet-fonte-obt-fonte-not-mont.pdf
