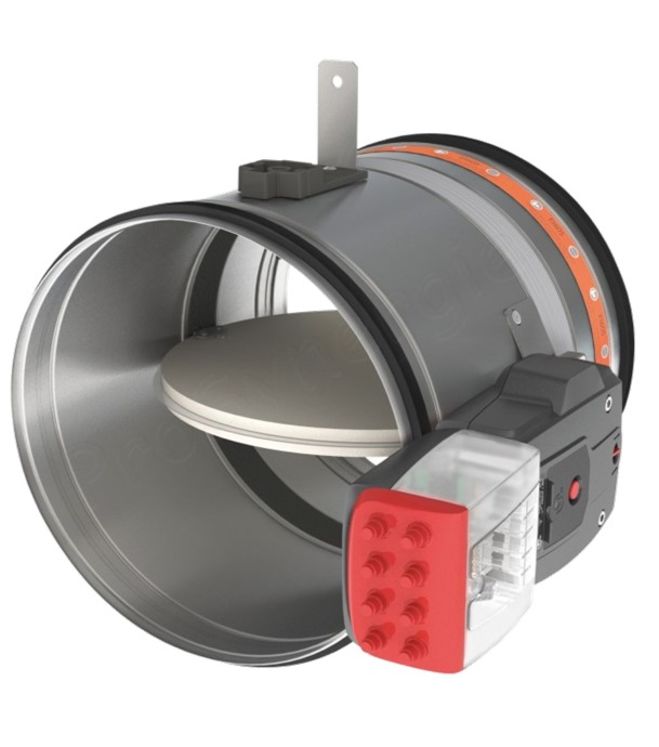

Clapet coupe-feu pour conduite d´air circulaire Ø 100 à 315 mm, résistance 60 mn
Marque : Rf-t
Référence : SITE012169
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Le CR60 est un clapet coupe-feu circulaire optimisé avec une résistance au feu de minimum 60 minutes.
Une perte de charge minimale est garantie notamment par sa lame fine, son fusible aligné avec la lame et la transmission (mécanismes de commande), qui est placée hors du tunnel.
Le tunnel en acier galvanisé et contribue ainsi à la légèreté du clapet.
Montage encastré.
DOMAINE D'APPLICATION
- Compartimentage des immeubles collectifs, installations tertiaires et établissements recevant du public (ERP).
- Approuvé pour montage en paroi massive, dalle massive et paroi légère (ossature métallique et plaques de plâtre),
- Convient pour montage encastré et en applique (CR60-1S),
- Convient pour pose déportée d'une paroi,
- Adapté aux parois horizontale ou verticale,
- Pour applications intérieures,
- Température de l'environnement : max. 50°C.
FONCTIONNEMENT
- Positionnement de la lame vertical ou horizontal,
- Fermeture automatique du clapet à 72°C (fusible ou canne thermique),
- Joint intumescent assurant l'étanchéité au feu,
- Fermeture commandé en option,
- Réarmement manuel ou motorisé en option,
- déclenchement manuel possible.
CARATERISTIQUES COMMANDE
- Mécanisme de commande entièrement hors du mur,
- Mécanismes de commande autocommandé (MFUS - réf. SEP269899) ou télécommandé (UNIQ - réf. SEP269891).
DIMENSIONS
| ØDn (mm) | 100 | 125 | 160 | 200 | 250 | 315 | |
| Poids (kg) | 1,2 | 1,4 | 1,7 | 2,2 | 2,9 | 3,8 | |
| Avec mécanisme MFUS (1) | 1,6 | 1,8 | 2,1 | 2,6 | 3,3 | 4,2 | |
| Avec mécanisme UNIQ (2) | 2,95 | 3,15 | 3,45 | 3,95 | 4,65 | 5,55 | |
| Longueur du tunnel (mm) | 345 | ||||||
| épaisseur de la lame (mm) | 200 | ||||||
| Dépassement de la lame (mm) | - | - | - | - | - | 20 | |
