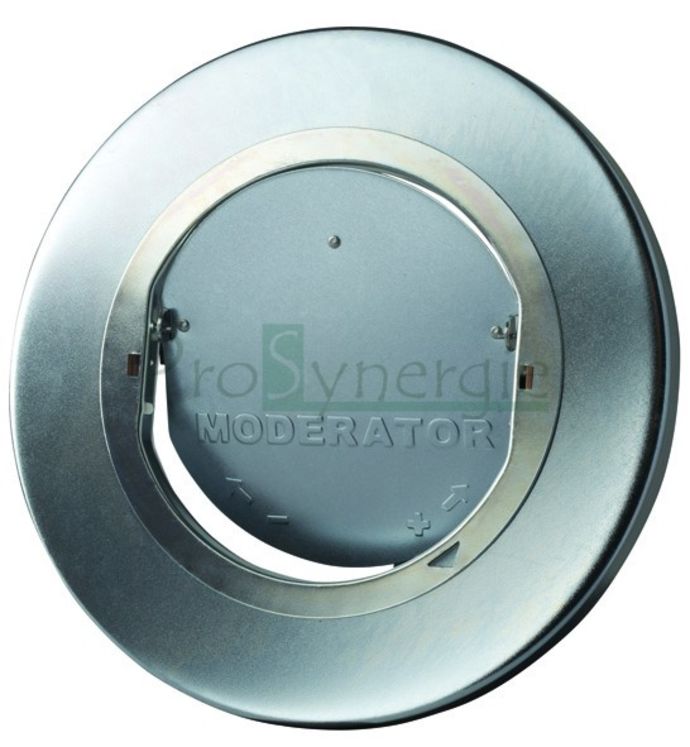

Régulateur / Stabilisateur de tirage Modérator pour conduit de fumée - raccordement Ø 97 à 450mm
STABILISATEURS AUTOMATIQUES DE TIRAGE USAGES DOMESTIQUES ET INDUSTRIELS
"MODERATOR" série " B " pour usages domestiques
Le tirage d'une cheminée dépend de facteurs fixes, tels que : sa hauteur, sa section, son tracé… mais aussi de facteurs variables : température des fumées, de l'atmosphère, régime des vents, etc. et il s'ensuit que ce tirage se modifie en cours de fonctionnement du fait des variations de l'allure de chauffe ou du fait des variations des conditions atmosphériques. La chauffe idéale est donc obtenue par le réglage automatique du tirage qui doit être maintenu à la valeur convenable, même si les variations sont rapides (coups de vent). Sans ce réglage automatique, la chaudière (ou la cuisinière ou le poêle) à charbon, à mazout, à bois ou même à gaz, est à la merci, suivant le combustible, des emballements de la combustion trop rapide, des extensions prématurées, de la formation de mâchefer, de la destruction trop rapide des grilles ou briquetages, de la formation d'imbrûlés (source d'ennuis avec les voisins), des ronflements, des décollements de flammes, etc… et peut provoquer des détériorations de peintures sur le parcours de la cheminée qui véhicule des gaz trop chauds et même des feux de cheminée."MODERATOR"
- ECHELLE QUANTIFIEE EN mm DE COLONNE D'EAU. Le réglage est simple et immédiat, sans appareil de mesure.
- OUVERTURE MAXIMALE DU VOLET. Plus grande que dans tous les appareils connus.
- SANS BOUTON. Réglage très étendu, très souple et très facile même en fonctionnement par rotation du volet.
- CENTRAGE ET POSITIONNEMENT AUTOMATIQUES assurés grâce à une fixation originale sur le tuyau (brevetée) très facile.
- SECURITE EN CAS D'EXPLOSION car la fixation anti-surpression, très efficace, découvre une très grande surface d'évacuation.
- RÉELLEMENT SILENCIEUX grâce aux butées de volet mécaniques et avec butées de sécurité en cas de surpression.
- PALIERS ET AXES DE VOLET EXTERIEUR en métaux inoxydables et sans contact avec les fumées.
- TOUT METALLIQUE. Aucune pièce en caoutchouc ni matière moulée.
- EMBALLAGE INDIVIDUEL avec, imprimée sur fond blanc, la notice de montage très simple et très claire.
- FACE D'APPUI PLANE évitant l'enfoncement du volet dans le tuyau et une courbe
- DEPRESSION-OUVERTURE TRES ETUDIEE assurant une grande stabilité du volet.
MONTAGE
- Percer 2 trous de 4 mm de diamètre sur le diamètre horizontal du tuyau devant recevoir le MODERATOR B, à la distance du bord indiquée sur la notice de montage imprimée sur l'emballage dechaque appareil.
- Engager un coté du ressort dans un trou.
- Engager l'autre côté dans le 2ème trou.
- Remuer légèrement pour faciliter le centrage.
REGLAGE
- A faire lorsque le tirage est bien établi, c'est-à-dire après 1 ou 2 heures de fonctionnement.
- Connaissant la dépression (ou tirage) qui convient à l'appareil de chauffage en question (consulter le constructeur ou l'installateur), mettre l'index du volet sur la graduation correspondante.
| Code article | diamètre |
|---|---|
| SB1 | 97 à 140 mm |
| SB2 | 140 à 200 mm |
| SB3 | 200 à 280 mm |
| SM4 | 280 à 344 mm |
| SM5 | 400 à 448 mm |
