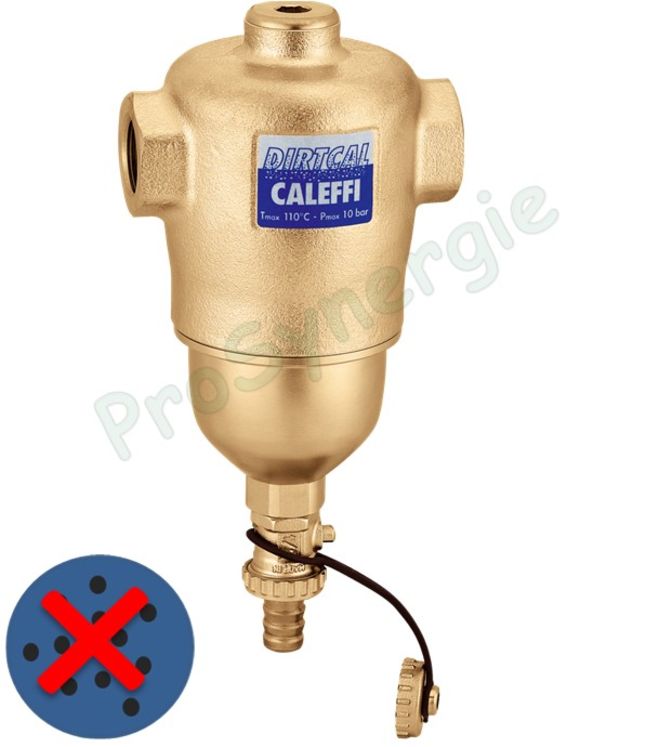

Pots de décantation à visser horizontal - DIRTCAL
Description
Corps laiton avec grille intérieure de séparation des microbulles et de décantation des particules en suspension.
Capacité de séparation des particules jusqu'à 5µ.
Vanne de chasse, prise prévue pour pose d'un purgeur d'air.
Gamme
| Code article | raccord | pose |
|---|---|---|
| THEPD54620 | 3/4" FF | pour conduite horizontale |
| THEPD54626 | 1" FF | pour conduite horizontale |
| THEPD54633 | 1"1/4 FF | pour conduite horizontale |
| THEPD54640 | 1"1/2 FF | pour conduite horizontale |
| THEPD54650 | 2" FF | pour conduite horizontale |
Principe de fonctionnement
(Voir image pour les repères)
Le principe de fonctionnement du pot de décantation combine les actions de plusieurs phénomènes physiques.
La grille interne (1) est constituée d’un ensemble de surfaces réticulaires qui agit réticulaires disposées en rayon. Les impuretés présentes dans l’eau, entrant en collision avec ces surfaces, sont séparées de l’eau et précipitées vers la partie inférieure du corps de l’appareil (2) où elles sont recueillies.
De plus, le grand volume interne du DIRTCAL « casse » la vitesse de l’eau et favorise ainsi la séparation des particules solides du flux d’eau par gravité.
L’évacuation des impuretés peut s’effectuer durant le fonctionnement de l’installation, en ouvrant le robinet de vidange (3).
Le pot de décantation est conçu de façon à ce que le sens de circulation du fluide caloporteur n’ait aucune influence.
