Plaque écart au feu galva pour le passage plancher des conduits de fumé isolé Ø ext. 130 à 350mm
Marque : TEN
Référence : TEN40530

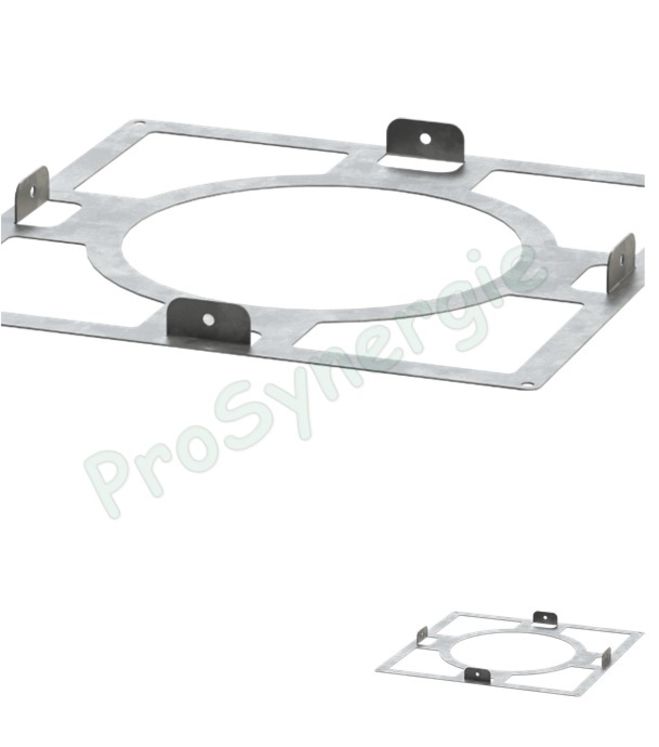

Cette plaque se positionne autour d'un conduit isolé au-dessus d'un passage de plancher pour matérialiser et maintenir les distances de sécurité réglementaires.
Elle assure, grâce à ces grandes ouvertures une ventilation indispensable pour éviter tout confinement de la chaleur dans la traversée du plancher.
Elle peut être remplacée éventuellement par un support plancher.
Elle assure, grâce à ces grandes ouvertures une ventilation indispensable pour éviter tout confinement de la chaleur dans la traversée du plancher.
Elle peut être remplacée éventuellement par un support plancher.
En savoir plus
Tableau de cotes
| Ø int. | 80 | 100 | 130 | 150 | 180 | 200 | 250 |
| Ø ext. | 130 | 150 | 180 | 200 | 230 | 250 | 300 |
| A | 290 | 310 | 340 | 360 | 390 | 410 | 460 |
| B | 318 | 338 | 370 | 388 | 418 | 438 | 488 |
| Ø C | 160 | 180 | 210 | 230 | 260 | 280 | 330 |
Légende des cotes
| Ø int. | diametre interieur du conduit de fumé |
| Ø ext. | diametre interieur du conduit de fumé |
| A / B | Voir le schémas |
| Ø C | Voir le schémas |
