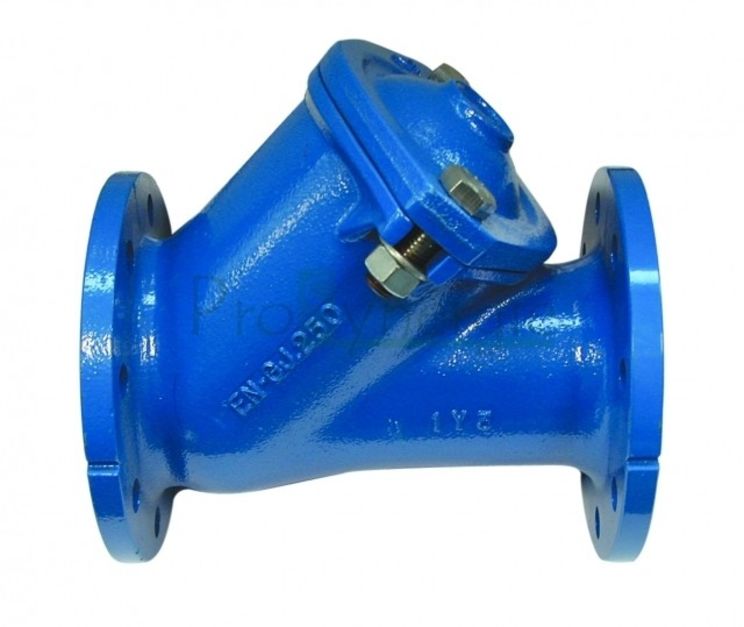

Corps Fonte EN GJS-400-15 du DN40 au 50 et du DN125 au 400 (EN-GJL250 du DN65 au 100)
Boule revêtue NBR - Avec Trappe de visite
Peinture époxy couleur bleue RAL5017
Montage horizontal ou vertical avec fluide ascendant
Respecter le sens de passage indiqué sur le corps par une flèche
Code article | Diamètre | Raccordement | Pression Nominale (bar) | Température Mini (°C) | Température Maxi (°C) | Ecartement (mm) |
336040 |
40 |
GN10/16 |
10 |
-10 |
70 |
180 |
336050 |
50 |
GN10/16 |
10 |
-10 |
70 |
200 |
336065 |
65 |
GN10/16 |
10 |
-10 |
70 |
240 |
336080 |
80 |
GN10/16 |
10 |
-10 |
70 |
260 |
336100 |
100 |
GN10/16 |
10 |
-10 |
70 |
300 |
336125 |
125 |
GN10/16 |
10 |
-10 |
70 |
350 |
336150 |
150 |
GN10/16 |
10 |
-10 |
70 |
400 |
336200 |
200 |
GN10 |
10 |
-10 |
70 |
500 |
336250 |
250 |
GN10 |
10 |
-10 |
70 |
600 |
336300 |
300 |
GN10 |
10 |
-10 |
70 |
700 |
336350 |
350 |
GN10 |
10 |
-10 |
70 |
800 |
336400 |
400 |
GN10 |
10 |
-10 |
70 |
900 |
