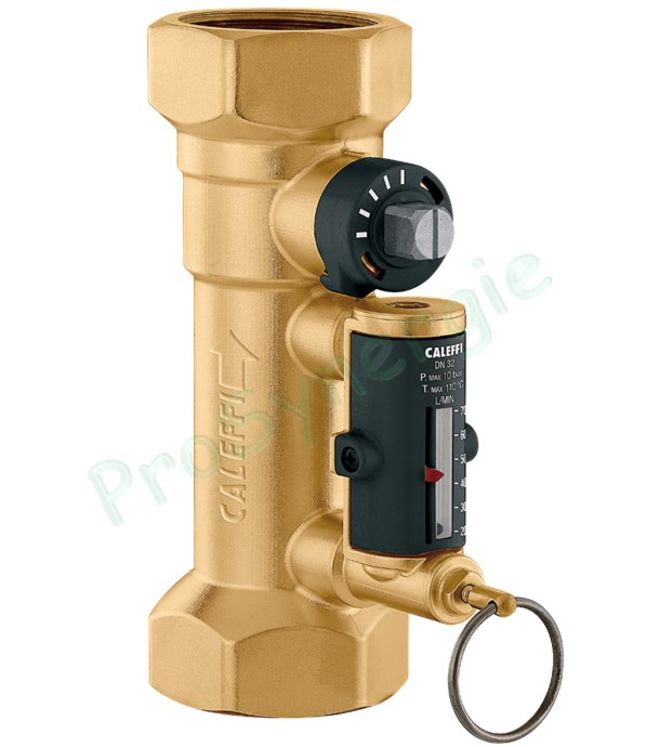

Vanne 132 d´équilibrage manuel à lecture directe du débit

Marque : CALEFFI
Référence : SITE000831
CALEFFI
En stock
à partir de
/ Pièce
-
+ d'éco-contribution
En savoir plus

Fonction

La vanne d'équilibrage permet de régler avec précision le débit alimentant les éléments d'une installation de chauffage ou de climatisation.
Un équilibrage bien réalisé est indispensable pour obtenir le fonctionnement optimal de l'installation, comme prévu par son concepteur.
Le meilleur rapport confort & consommation d'énergie dépend de la qualité de l'équilibrage

Description

Ces vannes sont équipées d'un système de lecture du débit qui garantit une lecture immédiate et constante dans le temps. Ce système ne demande aucun appareil particulier.

Gamme

Référence Code fabricant Débit A B C D Poids (kg)
THE132402 132402 Débit 2 à 7 litres/min 1/2' 83,5 45,5 145 0,8
THE132512 132512 Débit 5 à 13 litres/min 3/4' 83,5 45,5 145 0,74
THE132522 132522 Débit 7 à 28 litres/min 3/4' 83,5 45,5 145 0,74
THE132602 132602 Débit  10 à 40 litres/min 1' 85 47 158 0,96
THE132702 132702 Débit  20 à 70 litres/min 1'1/4 88 50 163,5 1,19
THE132802 132802 Débit  30 à 120 litres/min 1'1/2 91 56,5 171 1,47
THE132902 132902 Débit  50 à 200 litres/min 2' 96,5 62 177 2

Principe de fonctionnement

(Voir image pour les repères)

La vanne d’équilibrage est un dispositif hydraulique servant à régler le débit du fluide qui la traverse.

Le réglage se fait par le biais d’un obturateur à sphère (1) manœuvré par un axe de commande (2) alors que le débit est indiqué par un débitmètre (3) monté en by-pass sur la vanne et qui n’est pas irrigué durant le fonctionnement normal.

La valeur du débit est indiquée par une bille en métal (4) qui se déplace dans un tube transparent (5) à côté duquel se trouve une échelle graduée (6).
