Tuyaux de poele émaillés - Cotes des éléments de conduit de raccordement et dimensions des déviations

Côtes des différents éléments de conduit de fumée émaillé et calcul des dévoiements

Longueurs de tuyaux de poêle émaillés

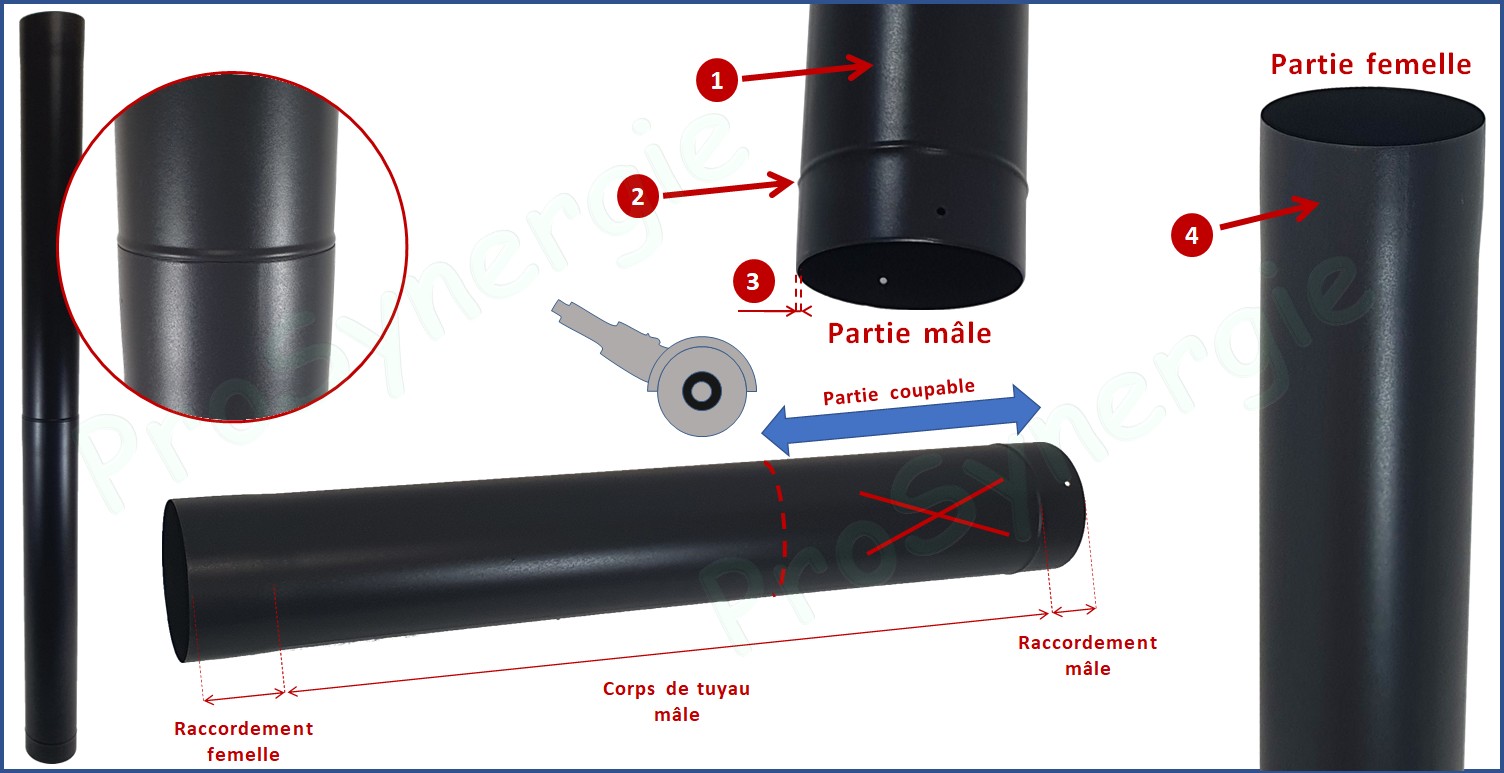

  • 1 : Paroi émaillée extérieure / intérieure, comme tout le tube et les accessoires
  • 2 : Butée de raccordement en partie mâle
  • 3 : Epaisseur de la tôle d'acier : 0,7 mm - Attention, la résistance à la corrosion du tube ne dépend pas de son épaisseur mais de la qualité et du procédé d'émaillage utilisés.
  • 4 : Emboîtement Femelle sur une longueur de 6 cm.

Avantage de l'émaillage TEN par bain et cuisson :

  • L’acier émaillé résiste aux rayures, à l’abrasion, aux impacts et à l’usure. De plus celui-ci présente une excellente stabilité thermique (+ de 500°).
  • Une exposition aux flammes et à de fortes chaleurs ne provoque aucune altération et n’émet aucune fumée toxique.

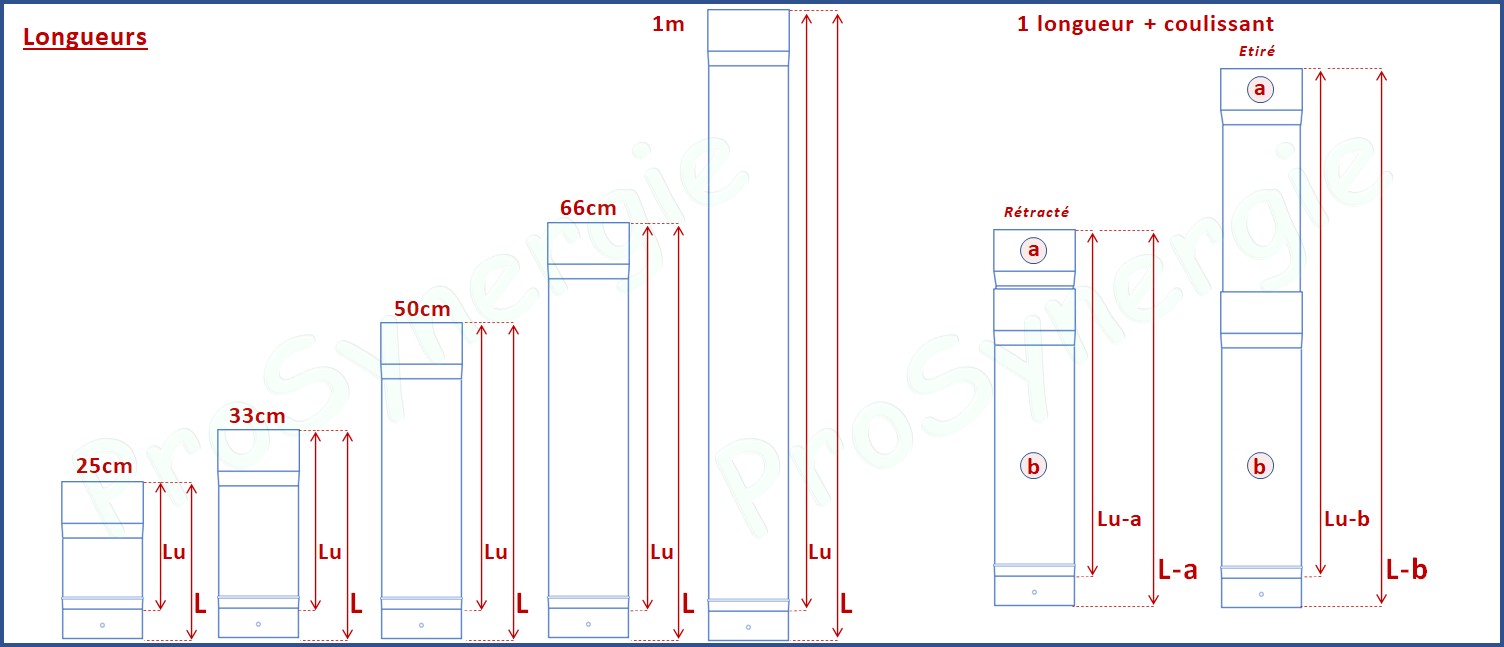

  25 cm 33 cm 50 cm 66 cm 1 m
L 250 330 500 660 1000
Lu 190 270 440 600 940

Cotes (Lu - Longueur utile) pour un assemblage d'un tuyau émaillé coulissant de 50cm et un tuyau émaillé d'une longueur de 33, 50, 66 cm ou 1 m.

 coulissant 50cm + ... 33 cm 50 cm 66 cm 1 m
Lu-a 440 500 660 1000
Lu-b 690 860 1020 1360

Pour assurer la stabilité du conduit émaillé, respecter un emboîtement minimum de 80 mm.

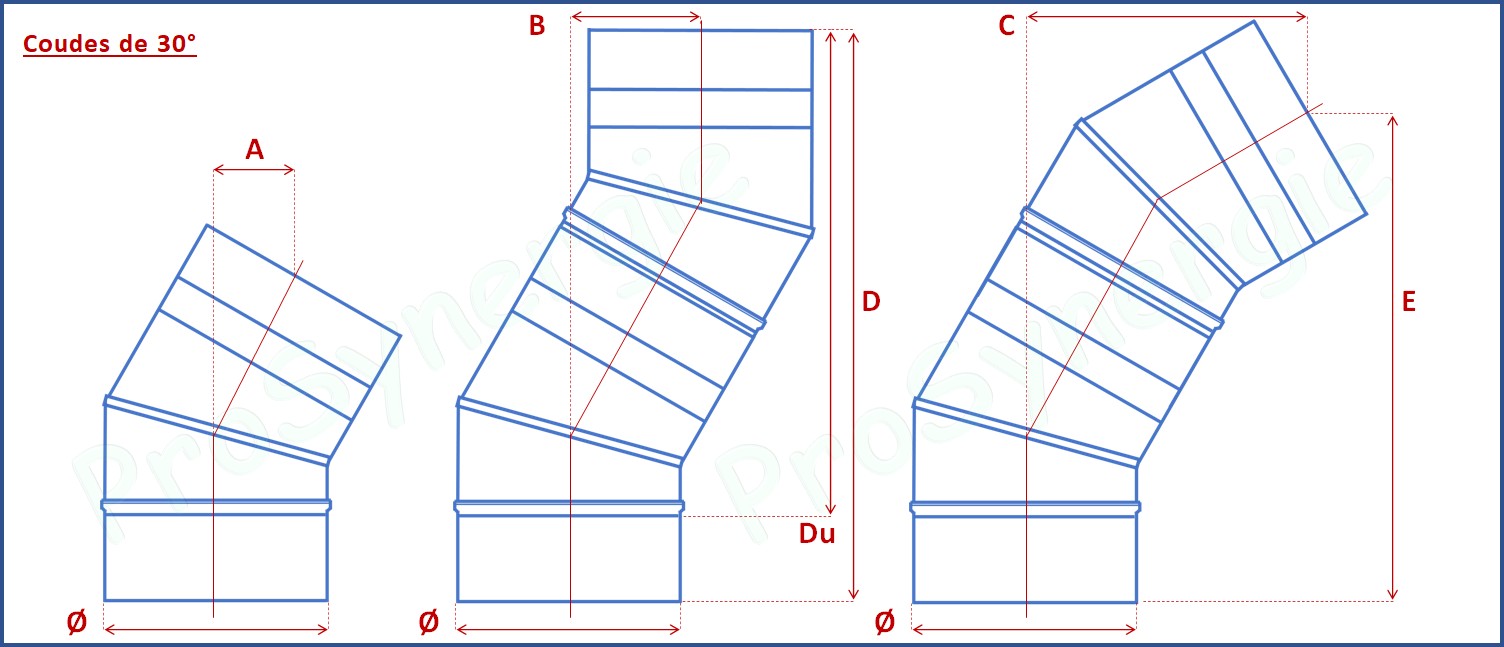

Coude émaillé à 30°

Ø 97 111 125 130 139 150 153 180 200
A     60 60 60 50 60 60 60
B     90 90 90 90 90 90 90
C     194 200 200 190 194 194 194
D     410 400 400 410 396 396 396
Du     350 340 340 350 336 336 336
E     350 340 340 355 336 336 336

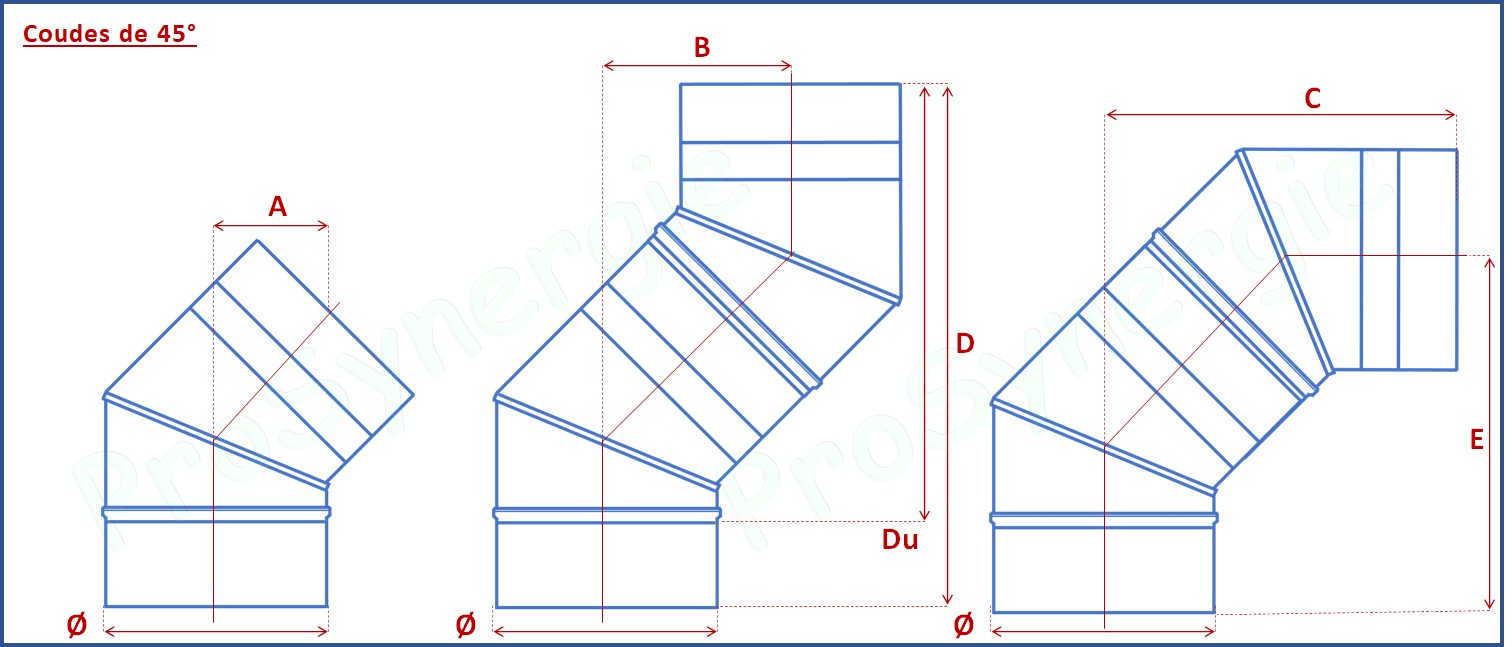

Coude émaillé à 45°

Ø 97 111 125 130 139 150 153 180 200
A 75 70   75 75 85 85 85 85
B 110 120   130 130 125 125 128 128
C 210 230   245 245 260 260 248 248
D 310 330   370 370 380 380 368 368
Du 250 270   310 310 320 320 308 308
E 210 230   245 245 260 260

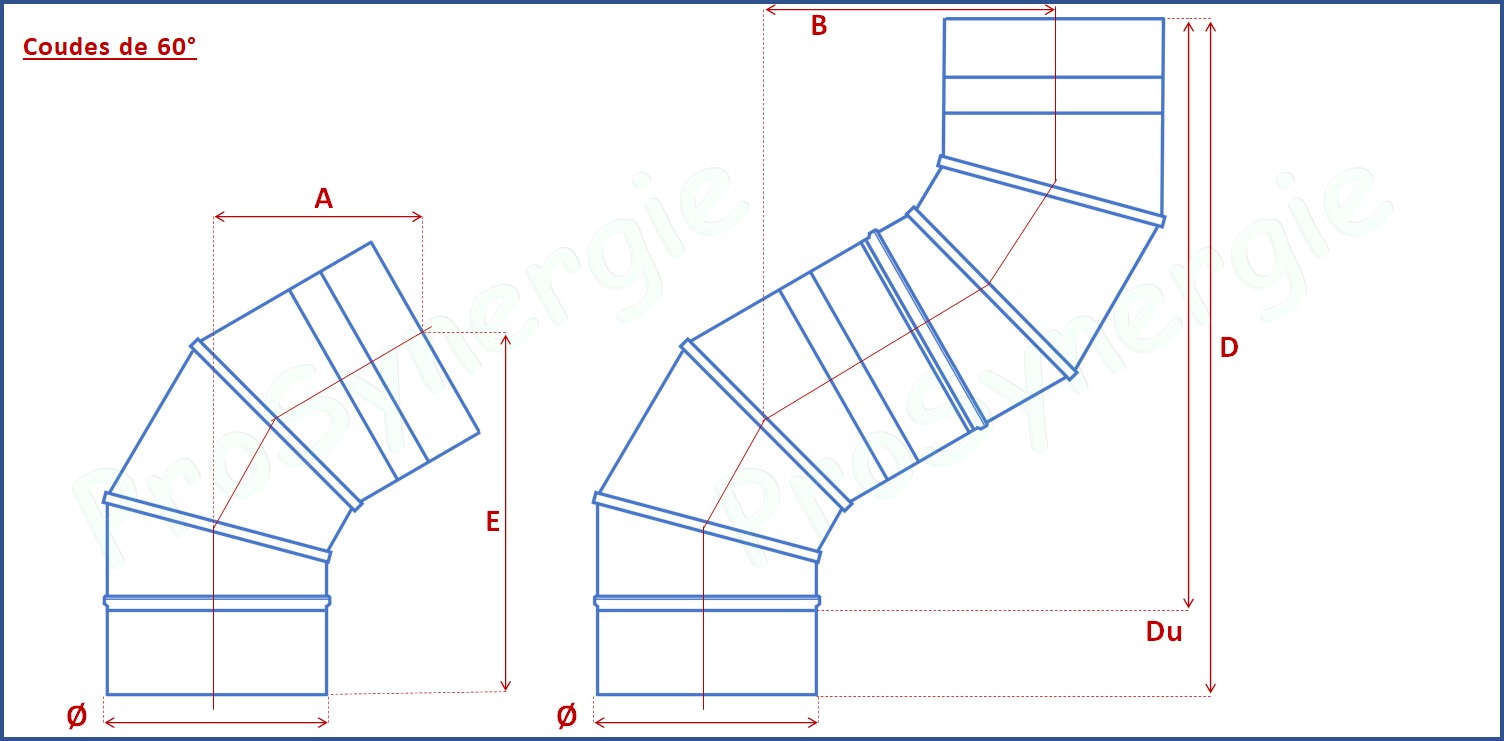

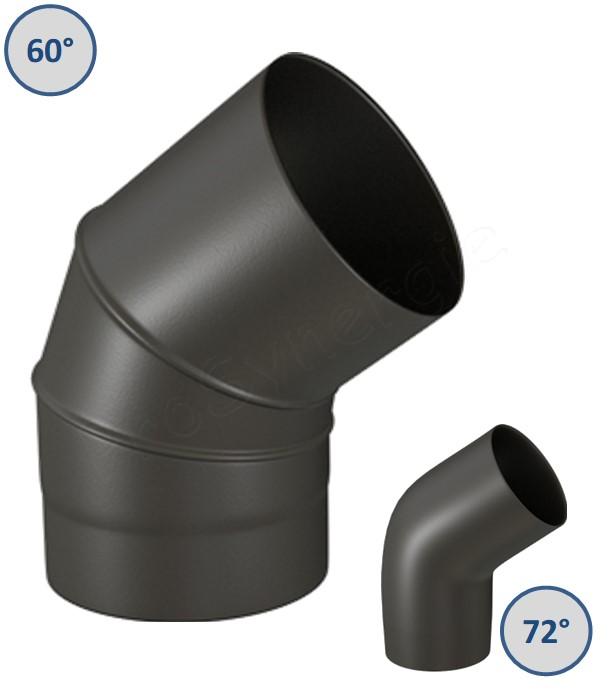

Coude émaillé à 60°

Ø 97 111 125 130 139 150 153 180 200
A 115 130 140 145   145 145 155 155
B 180 200 230 240   240 240 245 245
C
D 375 380 460 500   500 470 470 490
Du 315 320 400 440   440 410 410 430
E   215

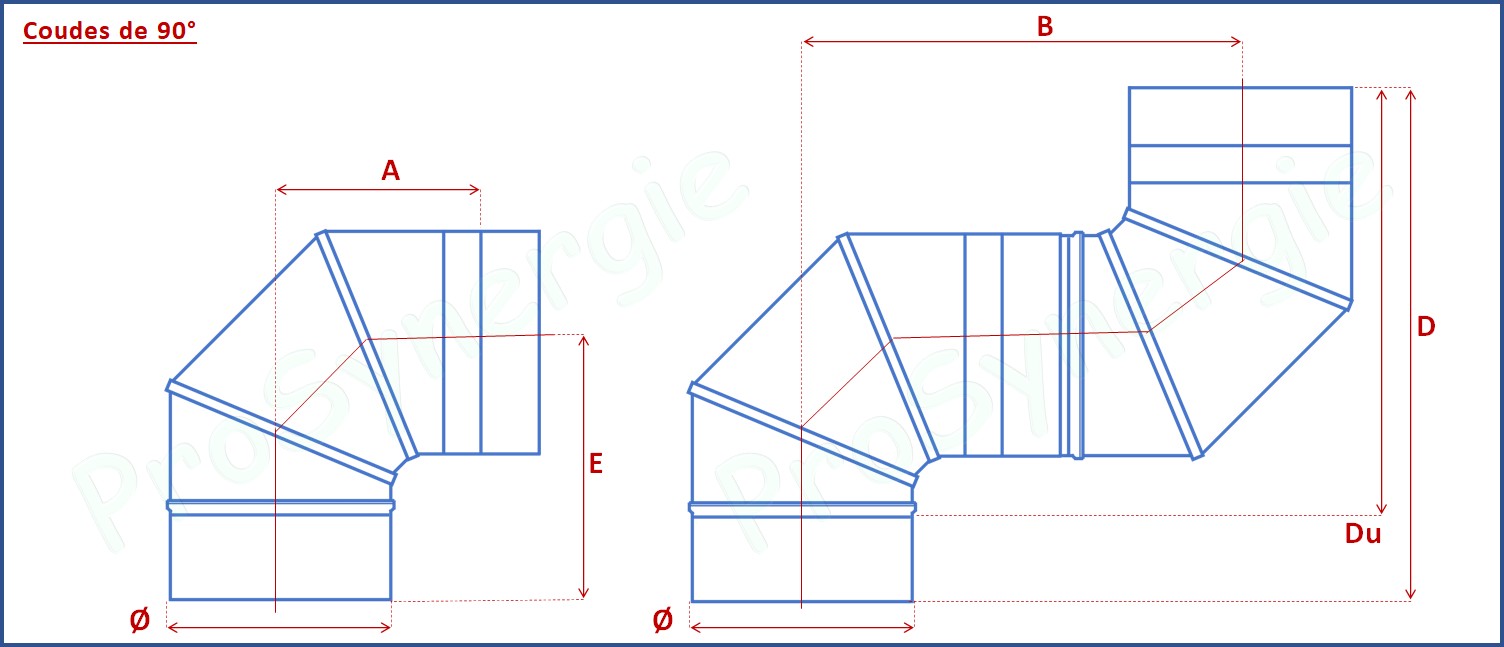

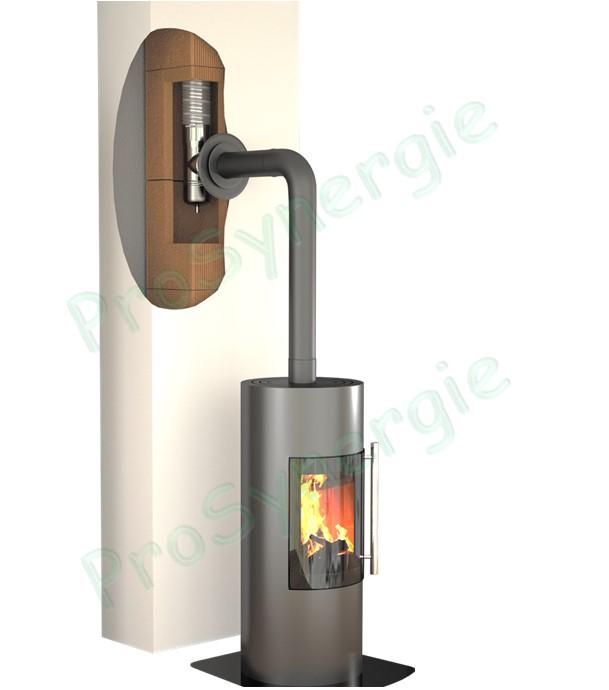

Coude émaillé à 90°

Ø 97 111 125 130 139 150 153 180 200
A 140 140   190 190 190   200 201
B 220 230   320 320 325   350 345
C
D 270 280   305 395 390   400 410
Du 210 220   245 335 330   340 350
E 140 140   190 190 190   200 201

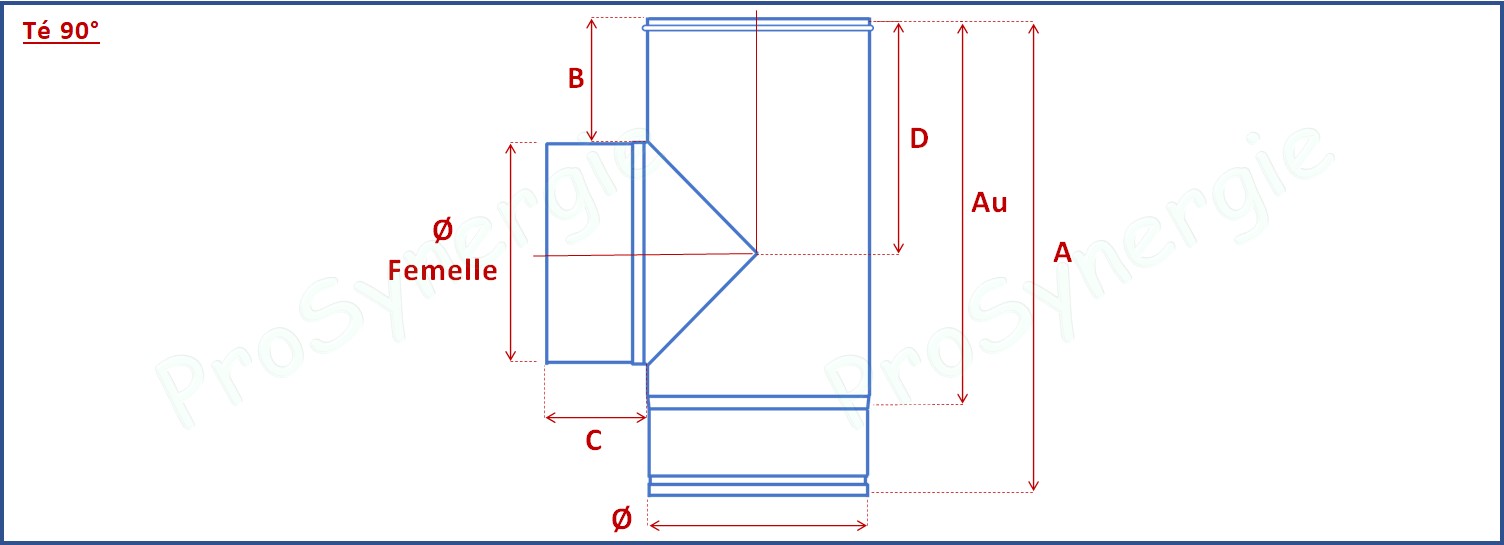

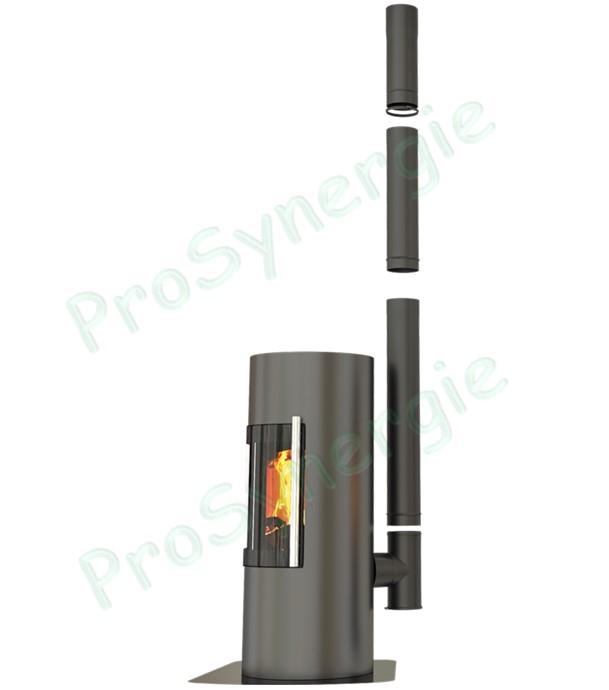

Té émaillé

Ø 97 111 125 130 139 150 153 180 200
A 300 300 300 300 300 300 300 380 380
Au 240 240 240 240 240 240 240 320 320
B 100 100 90 85 80 75 70 95 85
C 70 70 75 75 75 75 75 75 75
D 149 156 153 150 150 150 147 185 185

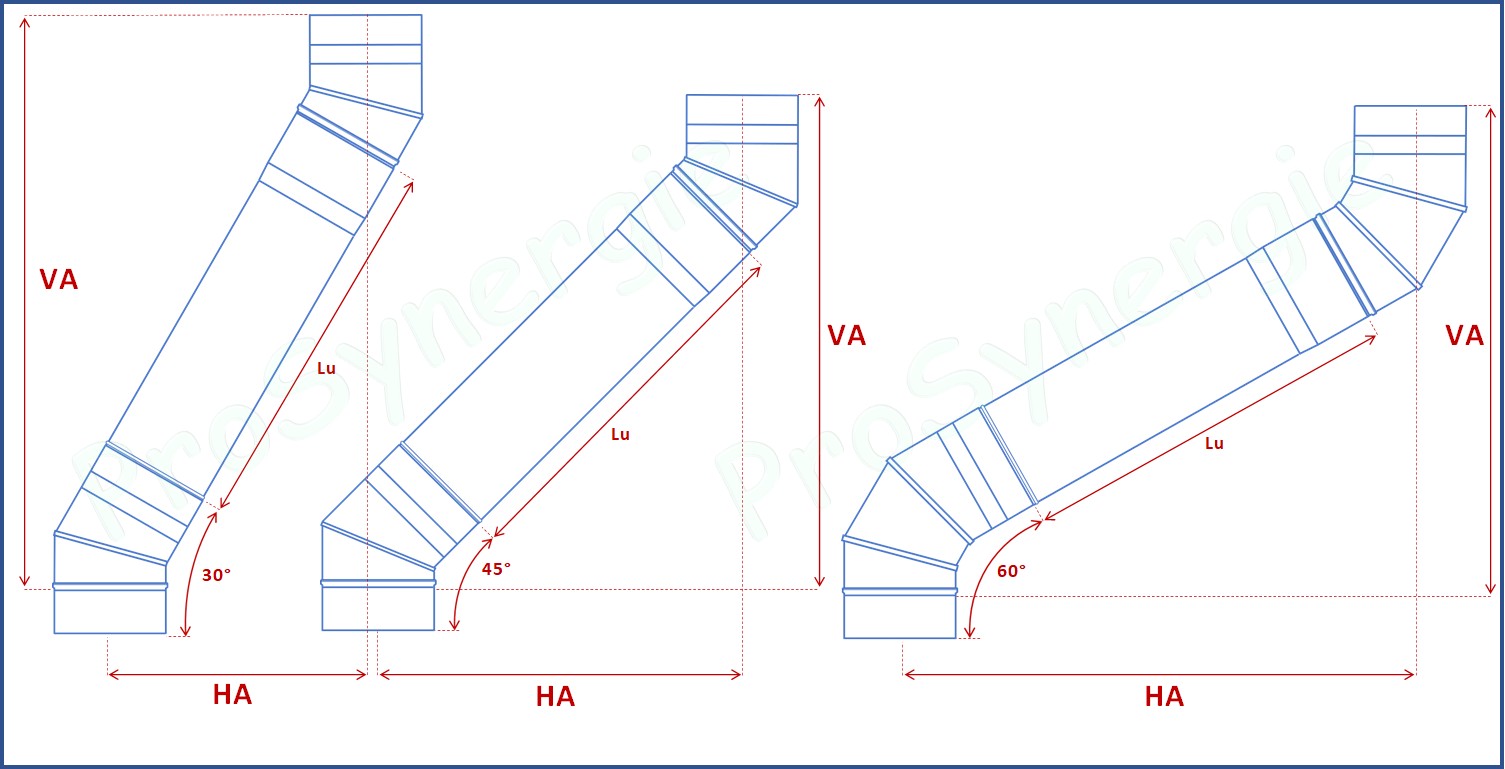

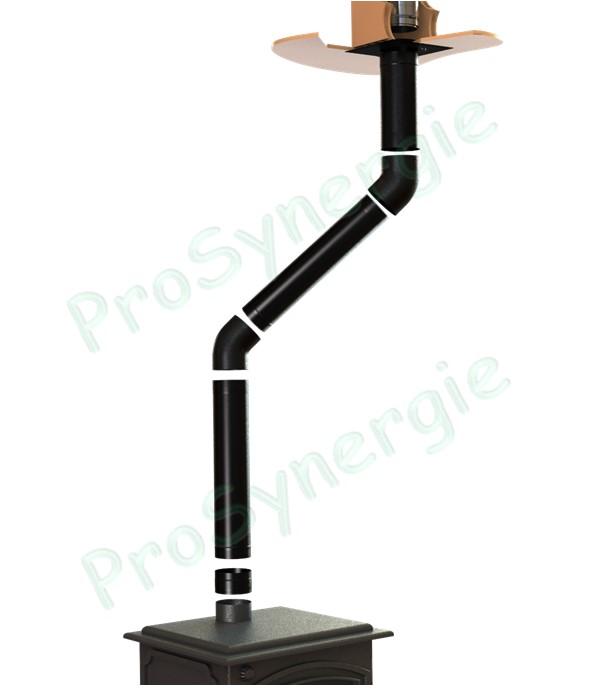

Dévoiement avec 2 coudes de 30, 45 ou 60°et différentes longueurs intercalées de tuyaux de poêle émaillés

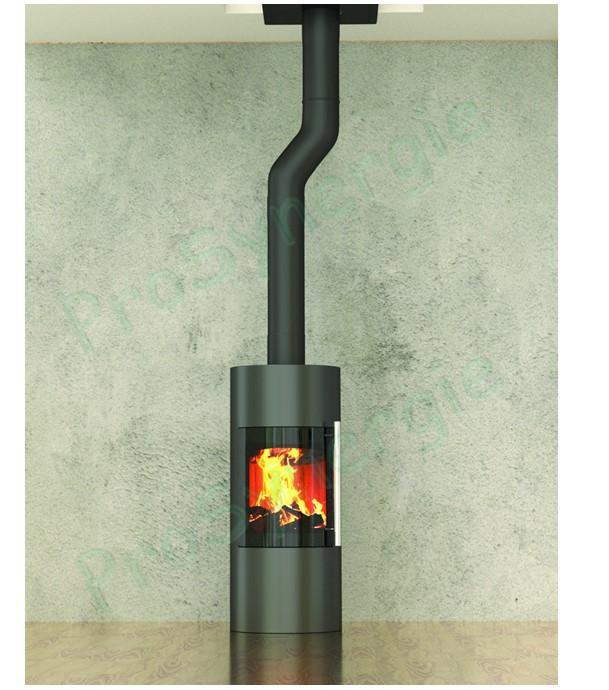

Dévoiement avec 2 coudes de 30°

Longueurs et quantité Lu Ø
25 cm 33 cm 50 cm 66 cm 1 m
soit une longueur utile 97 111 125 130 139 150 153 180 200
190 270 440 600 940 HA VA HA VA HA VA HA VA HA VA HA VA HA VA HA VA HA VA
          0         90 350 90 340 90 340 90 350 90 336 90 336 90 336
1         190         185 515 185 505 185 505 185 515 185 501 185 501 185 501
  1       270         225 584 225 574 225 574 225 584 225 570 225 570 225 570
2         380         280 679 280 669 280 669 280 679 280 665 280 665 280 665
    1     440         310 731 310 721 310 721 310 731 310 717 310 717 310 717
1 1       460         320 748 320 738 320 738 320 748 320 734 320 734 320 734
  2       540         360 818 360 808 360 808 360 818 360 804 360 804 360 804
3         570         375 844 375 834 375 834 375 844 375 830 375 830 375 830
      1   600         390 870 390 860 390 860 390 870 390 856 390 856 390 856
1   1     630         405 896 405 886 405 886 405 896 405 882 405 882 405 882
  1 1     710         445 965 445 955 445 955 445 965 445 951 445 951 445 951
1 2       730         455 982 455 972 455 972 455 982 455 968 455 968 455 968
  3       810         495 1051 495 1041 495 1041 495 1051 495 1037 495 1037 495 1037
  1   1   870         525 1103 525 1093 525 1093 525 1103 525 1089 525 1089 525 1089
    2     880         530 1112 530 1102 530 1102 530 1112 530 1098 530 1098 530 1098
1 1 1     900         540 1129 540 1119 540 1119 540 1129 540 1115 540 1115 540 1115
2 2       920         550 1147 550 1137 550 1137 550 1147 550 1133 550 1133 550 1133
        1 940         560 1164 560 1154 560 1154 560 1164 560 1150 560 1150 560 1150
  2 1     980         580 1199 580 1189 580 1189 580 1199 580 1185 580 1185 580 1185
2 1 1     1090         635 1294 635 1284 635 1284 635 1294 635 1280 635 1280 635 1280
1       1 1130         655 1329 655 1319 655 1319 655 1329 655 1315 655 1315 655 1315
  1     1 1210         695 1398 695 1388 695 1388 695 1398 695 1384 695 1384 695 1384
2       1 1320         750 1493 750 1483 750 1483 750 1493 750 1479 750 1479 750 1479
    1   1 1380         780 1545 780 1535 780 1535 780 1545 780 1531 780 1531 780 1531
1 1     1 1400         790 1562 790 1552 790 1552 790 1562 790 1548 790 1548 790 1548
  2     1 1480         830 1632 830 1622 830 1622 830 1632 830 1618 830 1618 830 1618
3       1 1510         845 1658 845 1648 845 1648 845 1658 845 1644 845 1644 845 1644
      1 1 1540         860 1684 860 1674 860 1674 860 1684 860 1670 860 1670 860 1670
1   1   1 1570         875 1710 875 1700 875 1700 875 1710 875 1696 875 1696 875 1696
  1 1   1 1650         915 1779 915 1769 915 1769 915 1779 915 1765 915 1765 915 1765
1 2     1 1670         925 1796 925 1786 925 1786 925 1796 925 1782 925 1782 925 1782
  3     1 1750         965 1866 965 1856 965 1856 965 1866 965 1852 965 1852 965 1852
  1   1 1 1810         995 1918 995 1908 995 1908 995 1918 995 1904 995 1904 995 1904
    2   1 1820         1000 1926 1000 1916 1000 1916 1000 1926 1000 1912 1000 1912 1000 1912
1 1 1   1 1840         1010 1943 1010 1933 1010 1933 1010 1943 1010 1929 1010 1929 1010 1929
2 2     1 1860         1020 1961 1020 1951 1020 1951 1020 1961 1020 1947 1020 1947 1020 1947
        2 1880         1030 1978 1030 1968 1030 1968 1030 1978 1030 1964 1030 1964 1030 1964
  2 1   1 1920         1050 2013 1050 2003 1050 2003 1050 2013 1050 1999 1050 1999 1050 1999
2 1 1   1 2030         1105 2108 1105 2098 1105 2098 1105 2108 1105 2094 1105 2094 1105 2094
1       2 2070         1125 2143 1125 2133 1125 2133 1125 2143 1125 2129 1125 2129 1125 2129
  1     2 2150         1165 2212 1165 2202 1165 2202 1165 2212 1165 2198 1165 2198 1165 2198
2       2 2260         1220 2307 1220 2297 1220 2297 1220 2307 1220 2293 1220 2293 1220 2293
    1   2 2320         1250 2359 1250 2349 1250 2349 1250 2359 1250 2345 1250 2345 1250 2345
1 1     2 2340         1260 2376 1260 2366 1260 2366 1260 2376 1260 2362 1260 2362 1260 2362
  2     2 2420         1300 2446 1300 2436 1300 2436 1300 2446 1300 2432 1300 2432 1300 2432
3       2 2450         1315 2472 1315 2462 1315 2462 1315 2472 1315 2458 1315 2458 1315 2458
      1 2 2480         1330 2498 1330 2488 1330 2488 1330 2498 1330 2484 1330 2484 1330 2484
1   1   2 2510         1345 2524 1345 2514 1345 2514 1345 2524 1345 2510 1345 2510 1345 2510
  1 1   2 2590         1385 2593 1385 2583 1385 2583 1385 2593 1385 2579 1385 2579 1385 2579
1 2     2 2610         1395 2610 1395 2600 1395 2600 1395 2610 1395 2596 1395 2596 1395 2596
  3     2 2690         1435 2680 1435 2670 1435 2670 1435 2680 1435 2666 1435 2666 1435 2666
  1   1 2 2750         1465 2732 1465 2722 1465 2722 1465 2732 1465 2718 1465 2718 1465 2718
    2   2 2760         1470 2740 1470 2730 1470 2730 1470 2740 1470 2726 1470 2726 1470 2726
1 1 1   2 2780         1480 2758 1480 2748 1480 2748 1480 2758 1480 2744 1480 2744 1480 2744
2 2     2 2800         1490 2775 1490 2765 1490 2765 1490 2775 1490 2761 1490 2761 1490 2761
        3 2820         1500 2792 1500 2782 1500 2782 1500 2792 1500 2778 1500 2778 1500 2778
  2 1   2 2860         1520 2827 1520 2817 1520 2817 1520 2827 1520 2813 1520 2813 1520 2813
2 1 1   2 2970         1575 2922 1575 2912 1575 2912 1575 2922 1575 2908 1575 2908 1575 2908

Dévoiement avec 2 coudes de 45°

Longueurs et quantité Lu Ø
25 cm 33 cm 50 cm 66 cm 1 m
soit une longueur utile 97 111 125 130 139 150 153 180 200
190 270 440 600 940 HA VA HA VA HA VA HA VA HA VA HA VA HA VA HA VA HA VA
          0 110 250 120 270     130 310 130 310 125 320 125 320 128 308 128 308
1         190 244 384 254 404     264 444 264 444 259 454 259 454 262 442 262 442
  1       270 301 441 311 461     321 501 321 501 316 511 316 511 319 499 319 499
2         380 379 519 389 539     399 579 399 579 394 589 394 589 397 577 397 577
    1     440 421 561 431 581     441 621 441 621 436 631 436 631 439 619 439 619
1 1       460 435 575 445 595     455 635 455 635 450 645 450 645 453 633 453 633
  2       540 492 632 502 652     512 692 512 692 507 702 507 702 510 690 510 690
3         570 513 653 523 673     533 713 533 713 528 723 528 723 531 711 531 711
      1   600 534 674 544 694     554 734 554 734 549 744 549 744 552 732 552 732
1   1     630 555 695 565 715     575 755 575 755 570 765 570 765 573 753 573 753
  1 1     710 612 752 622 772     632 812 632 812 627 822 627 822 630 810 630 810
1 2       730 626 766 636 786     646 826 646 826 641 836 641 836 644 824 644 824
  3       810 683 823 693 843     703 883 703 883 698 893 698 893 701 881 701 881
  1   1   870 725 865 735 885     745 925 745 925 740 935 740 935 743 923 743 923
    2     880 732 872 742 892     752 932 752 932 747 942 747 942 750 930 750 930
1 1 1     900 746 886 756 906     766 946 766 946 761 956 761 956 764 944 764 944
2 2       920 761 901 771 921     781 961 781 961 776 971 776 971 779 959 779 959
        1 940 775 915 785 935     795 975 795 975 790 985 790 985 793 973 793 973
  2 1     980 803 943 813 963     823 1003 823 1003 818 1013 818 1013 821 1001 821 1001
2 1 1     1090 881 1021 891 1041     901 1081 901 1081 896 1091 896 1091 899 1079 899 1079
1       1 1130 909 1049 919 1069     929 1109 929 1109 924 1119 924 1119 927 1107 927 1107
  1     1 1210 966 1106 976 1126     986 1166 986 1166 981 1176 981 1176 984 1164 984 1164
2       1 1320 1043 1183 1053 1203     1063 1243 1063 1243 1058 1253 1058 1253 1061 1241 1061 1241
    1   1 1380 1086 1226 1096 1246     1106 1286 1106 1286 1101 1296 1101 1296 1104 1284 1104 1284
1 1     1 1400 1100 1240 1110 1260     1120 1300 1120 1300 1115 1310 1115 1310 1118 1298 1118 1298
  2     1 1480 1157 1297 1167 1317     1177 1357 1177 1357 1172 1367 1172 1367 1175 1355 1175 1355
3       1 1510 1178 1318 1188 1338     1198 1378 1198 1378 1193 1388 1193 1388 1196 1376 1196 1376
      1 1 1540 1199 1339 1209 1359     1219 1399 1219 1399 1214 1409 1214 1409 1217 1397 1217 1397
1   1   1 1570 1220 1360 1230 1380     1240 1420 1240 1420 1235 1430 1235 1430 1238 1418 1238 1418
  1 1   1 1650 1277 1417 1287 1437     1297 1477 1297 1477 1292 1487 1292 1487 1295 1475 1295 1475
1 2     1 1670 1291 1431 1301 1451     1311 1491 1311 1491 1306 1501 1306 1501 1309 1489 1309 1489
  3     1 1750 1347 1487 1357 1507     1367 1547 1367 1547 1362 1557 1362 1557 1365 1545 1365 1545
  1   1 1 1810 1390 1530 1400 1550     1410 1590 1410 1590 1405 1600 1405 1600 1408 1588 1408 1588
    2   1 1820 1397 1537 1407 1557     1417 1597 1417 1597 1412 1607 1412 1607 1415 1595 1415 1595
1 1 1   1 1840 1411 1551 1421 1571     1431 1611 1431 1611 1426 1621 1426 1621 1429 1609 1429 1609
2 2     1 1860 1425 1565 1435 1585     1445 1625 1445 1625 1440 1635 1440 1635 1443 1623 1443 1623
        2 1880 1439 1579 1449 1599     1459 1639 1459 1639 1454 1649 1454 1649 1457 1637 1457 1637
  2 1   1 1920 1468 1608 1478 1628     1488 1668 1488 1668 1483 1678 1483 1678 1486 1666 1486 1666
2 1 1   1 2030 1545 1685 1555 1705     1565 1745 1565 1745 1560 1755 1560 1755 1563 1743 1563 1743
1       2 2070 1574 1714 1584 1734     1594 1774 1594 1774 1589 1784 1589 1784 1592 1772 1592 1772
  1     2 2150 1630 1770 1640 1790     1650 1830 1650 1830 1645 1840 1645 1840 1648 1828 1648 1828
2       2 2260 1708 1848 1718 1868     1728 1908 1728 1908 1723 1918 1723 1918 1726 1906 1726 1906
    1   2 2320 1750 1890 1760 1910     1770 1950 1770 1950 1765 1960 1765 1960 1768 1948 1768 1948
1 1     2 2340 1765 1905 1775 1925     1785 1965 1785 1965 1780 1975 1780 1975 1783 1963 1783 1963
  2     2 2420 1821 1961 1831 1981     1841 2021 1841 2021 1836 2031 1836 2031 1839 2019 1839 2019
3       2 2450 1842 1982 1852 2002     1862 2042 1862 2042 1857 2052 1857 2052 1860 2040 1860 2040
      1 2 2480 1864 2004 1874 2024     1884 2064 1884 2064 1879 2074 1879 2074 1882 2062 1882 2062
1   1   2 2510 1885 2025 1895 2045     1905 2085 1905 2085 1900 2095 1900 2095 1903 2083 1903 2083
  1 1   2 2590 1941 2081 1951 2101     1961 2141 1961 2141 1956 2151 1956 2151 1959 2139 1959 2139
1 2     2 2610 1956 2096 1966 2116     1976 2156 1976 2156 1971 2166 1971 2166 1974 2154 1974 2154
  3     2 2690 2012 2152 2022 2172     2032 2212 2032 2212 2027 2222 2027 2222 2030 2210 2030 2210
  1   1 2 2750 2055 2195 2065 2215     2075 2255 2075 2255 2070 2265 2070 2265 2073 2253 2073 2253
    2   2 2760 2062 2202 2072 2222     2082 2262 2082 2262 2077 2272 2077 2272 2080 2260 2080 2260
1 1 1   2 2780 2076 2216 2086 2236     2096 2276 2096 2276 2091 2286 2091 2286 2094 2274 2094 2274
2 2     2 2800 2090 2230 2100 2250     2110 2290 2110 2290 2105 2300 2105 2300 2108 2288 2108 2288
        3 2820 2104 2244 2114 2264     2124 2304 2124 2304 2119 2314 2119 2314 2122 2302 2122 2302
  2 1   2 2860 2132 2272 2142 2292     2152 2332 2152 2332 2147 2342 2147 2342 2150 2330 2150 2330
2 1 1   2 2970 2210 2350 2220 2370     2230 2410 2230 2410 2225 2420 2225 2420 2228 2408 2228 2408

Dévoiement avec 2 coudes de 60°

Longueurs et quantité Lu Ø
25 cm 33 cm 50 cm 66 cm 1 m
soit une longueur utile 97 111 125 130 139 150 153 180 200
190 270 440 600 940 HA VA HA VA HA VA HA VA HA VA HA VA HA VA HA VA HA VA
          0 180 315 200 320 230 400 240 440     240 440 240 410 245 410 245 430
1         190 345 410 365 415 395 495 405 535     405 535 405 505 410 505 410 525
  1       270 414 450 434 455 464 535 474 575     474 575 474 545 479 545 479 565
2         380 509 505 529 510 559 590 569 630     569 630 569 600 574 600 574 620
    1     440 561 535 581 540 611 620 621 660     621 660 621 630 626 630 626 650
1 1       460 578 545 598 550 628 630 638 670     638 670 638 640 643 640 643 660
  2       540 648 585 668 590 698 670 708 710     708 710 708 680 713 680 713 700
3         570 674 600 694 605 724 685 734 725     734 725 734 695 739 695 739 715
      1   600 700 615 720 620 750 700 760 740     760 740 760 710 765 710 765 730
1   1     630 726 630 746 635 776 715 786 755     786 755 786 725 791 725 791 745
  1 1     710 795 670 815 675 845 755 855 795     855 795 855 765 860 765 860 785
1 2       730 812 680 832 685 862 765 872 805     872 805 872 775 877 775 877 795
  3       810 881 720 901 725 931 805 941 845     941 845 941 815 946 815 946 835
  1   1   870 933 750 953 755 983 835 993 875     993 875 993 845 998 845 998 865
    2     880 942 755 962 760 992 840 1002 880     1002 880 1002 850 1007 850 1007 870
1 1 1     900 959 765 979 770 1009 850 1019 890     1019 890 1019 860 1024 860 1024 880
2 2       920 977 775 997 780 1027 860 1037 900     1037 900 1037 870 1042 870 1042 890
        1 940 994 785 1014 790 1044 870 1054 910     1054 910 1054 880 1059 880 1059 900
  2 1     980 1029 805 1049 810 1079 890 1089 930     1089 930 1089 900 1094 900 1094 920
2 1 1     1090 1124 860 1144 865 1174 945 1184 985     1184 985 1184 955 1189 955 1189 975
1       1 1130 1159 880 1179 885 1209 965 1219 1005     1219 1005 1219 975 1224 975 1224 995
  1     1 1210 1228 920 1248 925 1278 1005 1288 1045     1288 1045 1288 1015 1293 1015 1293 1035
2       1 1320 1323 975 1343 980 1373 1060 1383 1100     1383 1100 1383 1070 1388 1070 1388 1090
    1   1 1380 1375 1005 1395 1010 1425 1090 1435 1130     1435 1130 1435 1100 1440 1100 1440 1120
1 1     1 1400 1392 1015 1412 1020 1442 1100 1452 1140     1452 1140 1452 1110 1457 1110 1457 1130
  2     1 1480 1462 1055 1482 1060 1512 1140 1522 1180     1522 1180 1522 1150 1527 1150 1527 1170
3       1 1510 1488 1070 1508 1075 1538 1155 1548 1195     1548 1195 1548 1165 1553 1165 1553 1185
      1 1 1540 1514 1085 1534 1090 1564 1170 1574 1210     1574 1210 1574 1180 1579 1180 1579 1200
1   1   1 1570 1540 1100 1560 1105 1590 1185 1600 1225     1600 1225 1600 1195 1605 1195 1605 1215
  1 1   1 1650 1609 1140 1629 1145 1659 1225 1669 1265     1669 1265 1669 1235 1674 1235 1674 1255
1 2     1 1670 1626 1150 1646 1155 1676 1235 1686 1275     1686 1275 1686 1245 1691 1245 1691 1265
  3     1 1750 1696 1190 1716 1195 1746 1275 1756 1315     1756 1315 1756 1285 1761 1285 1761 1305
  1   1 1 1810 1748 1220 1768 1225 1798 1305 1808 1345     1808 1345 1808 1315 1813 1315 1813 1335
    2   1 1820 1756 1225 1776 1230 1806 1310 1816 1350     1816 1350 1816 1320 1821 1320 1821 1340
1 1 1   1 1840 1773 1235 1793 1240 1823 1320 1833 1360     1833 1360 1833 1330 1838 1330 1838 1350
2 2     1 1860 1791 1245 1811 1250 1841 1330 1851 1370     1851 1370 1851 1340 1856 1340 1856 1360
        2 1880 1808 1255 1828 1260 1858 1340 1868 1380     1868 1380 1868 1350 1873 1350 1873 1370
  2 1   1 1920 1843 1275 1863 1280 1893 1360 1903 1400     1903 1400 1903 1370 1908 1370 1908 1390
2 1 1   1 2030 1938 1330 1958 1335 1988 1415 1998 1455     1998 1455 1998 1425 2003 1425 2003 1445
1       2 2070 1973 1350 1993 1355 2023 1435 2033 1475     2033 1475 2033 1445 2038 1445 2038 1465
  1     2 2150 2042 1390 2062 1395 2092 1475 2102 1515     2102 1515 2102 1485 2107 1485 2107 1505
2       2 2260 2137 1445 2157 1450 2187 1530 2197 1570     2197 1570 2197 1540 2202 1540 2202 1560
    1   2 2320 2189 1475 2209 1480 2239 1560 2249 1600     2249 1600 2249 1570 2254 1570 2254 1590
1 1     2 2340 2206 1485 2226 1490 2256 1570 2266 1610     2266 1610 2266 1580 2271 1580 2271 1600
  2     2 2420 2276 1525 2296 1530 2326 1610 2336 1650     2336 1650 2336 1620 2341 1620 2341 1640
3       2 2450 2302 1540 2322 1545 2352 1625 2362 1665     2362 1665 2362 1635 2367 1635 2367 1655
      1 2 2480 2328 1555 2348 1560 2378 1640 2388 1680     2388 1680 2388 1650 2393 1650 2393 1670
1   1   2 2510 2354 1570 2374 1575 2404 1655 2414 1695     2414 1695 2414 1665 2419 1665 2419 1685
  1 1   2 2590 2423 1610 2443 1615 2473 1695 2483 1735     2483 1735 2483 1705 2488 1705 2488 1725
1 2     2 2610 2440 1620 2460 1625 2490 1705 2500 1745     2500 1745 2500 1715 2505 1715 2505 1735
  3     2 2690 2510 1660 2530 1665 2560 1745 2570 1785     2570 1785 2570 1755 2575 1755 2575 1775
  1   1 2 2750 2562 1690 2582 1695 2612 1775 2622 1815     2622 1815 2622 1785 2627 1785 2627 1805
    2   2 2760 2570 1695 2590 1700 2620 1780 2630 1820     2630 1820 2630 1790 2635 1790 2635 1810
1 1 1   2 2780 2588 1705 2608 1710 2638 1790 2648 1830     2648 1830 2648 1800 2653 1800 2653 1820
2 2     2 2800 2605 1715 2625 1720 2655 1800 2665 1840     2665 1840 2665 1810 2670 1810 2670 1830
        3 2820 2622 1725 2642 1730 2672 1810 2682 1850     2682 1850 2682 1820 2687 1820 2687 1840
  2 1   2 2860 2657 1745 2677 1750 2707 1830 2717 1870     2717 1870 2717 1840 2722 1840 2722 1860
2 1 1   2 2970 2752 1800 2772 1805 2802 1885 2812 1925     2812 1925 2812 1895 2817 1895 2817 1915
Conseils associés
Produits Complémentaires
En poursuivant votre navigation, vous acceptez l'utilisation de cookies. En savoir plus sur les cookies.
J'accepte
