Jauge Electronique VarioBox 1 (VarioFox 24) (eau & fioul) affichage m3, hauteur, % + 4 contacts + 2 analogiques - Accessoires raccordement + sonde
Adapté aux réservoirs de stockage d'eau jusqu'à 3 mètres de diamètre ou de hauteur.
VarioBox 1
DESCRIPTION
Le système de mesure de niveau se compose d’un indicateur digital graphique VarioFox 12 et d’un transmetteur de pression hydrostatique submersible DMU TC. L’indicateur digital s’installe en mural. Le montage du transmetteur de pression est réalisé grâce au raccord 1” - 1”1/2 - 2” au centre duquel se trouve un presse-étoupe. Ce raccord est à visser sur la cuve. Le câble du capteur de pression passe au travers du presse-étoupe central. Le capteur est à descendre jusqu’au fond de la cuve.
L’affichage se fait au choix en litre, m3, %, ou en mm. Deux seuils, librement configurables déclenchent un signal optique et acoustique. Deux contacts relais peuvent être utilisés pour la commande à distance d’autres alarmes ou pour de la télégestion.
Fonction
• Jauge électronique pour mesure de niveau déportée avec sonde 4-20 mA.
• Indication directe en volume avec l’afficheur digital Variofox 12.
• Entièrement configurable.
• 2 alarmes de niveau avec sortie relais.
• Mémoire des valeurs mini et maxi.
• Sortie analogique 4-20 mA et O-10 V.
• Sonde type transmetteur de pression hydrostatique 4-20mA
Attention : ne pas utiliser sur une installation contenant des produits explosifs ou de l’essence.
+ PRODUIT
• Linéarisation sur 24 points d’un profil de cuve non linéaire.
• Conversion volume/hauteur pour cuve standard (linéaire, cylindrique horizontale, sphère).
• Choix de l’unité d’affichage.
• Enregistrement des mesures sur carte SD (carte SD non fournie).
• Alimentation de 20 à 253 V DC ou 50 à 253 V AC.
• Protection IP 54 (EN 60529).

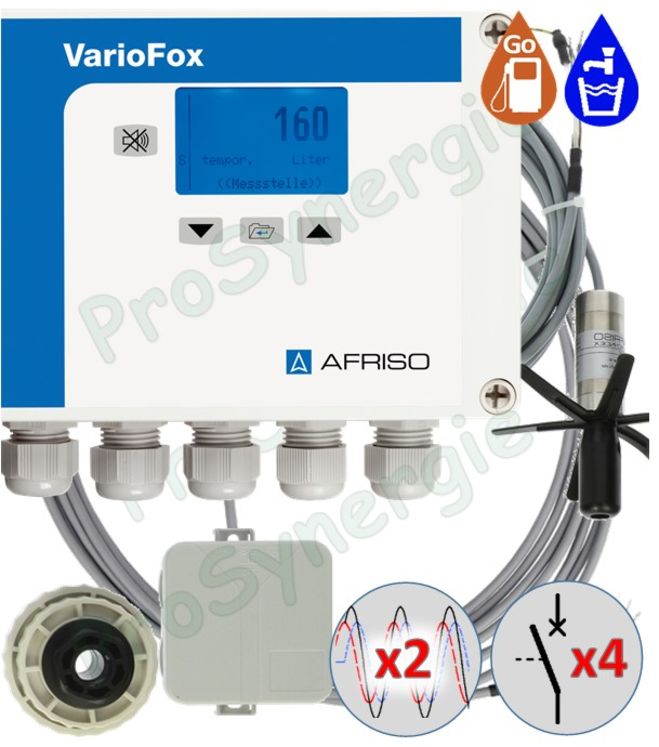

COMPOSITION
• Indicateur digital VarioFox 12.
• Sonde DMU TC 4-20 mA (type transmetteur de pression à plonger).
• Set de fixation mécanique (G1”x G1”1/2 x G2”).
• Boitier de raccordement.
• Câble de liaison DMU TC / VarioFox non fourni
| Boitier | ABS |
|---|---|
| Dimension | 100 x 188 x 65 mm |
| Température ambiante | -10 °C à +55 °C |
| Langage | Allemand/Anglais/Français/Italien |
| Afficheur graphique | 5 digits, LCD, retro éclairage blanc |
| Plage de mesure | 99,999..-9,999 (début et fin d’échelle, position de la virgule configurable) |
| Linéarité | ± 0,1 % de la plage de mesure |
| Résolution | 10 bits |
| Alimentation pour capteur | DC 20 V/20 mA avec séparation galvanique |
| Entrées capteur | 4-20 mA, 0-20 mA, 0-10 V. |
| Taux d’échantillonnage | < 0,2 seconde, filtre supplémentaire |
| Alarme optique | 1 LED rouge |
| Alarme sonore | 1 buzzer piézo integré, acquittable |
| Sortie analogique 1 | 0/4-20 mA, séparée galvaniquement |
| Sortie analogique 2 | 0-10 V, séparée galvaniquement |
| Sorties relais | 2 inverseurs libres de potentiel (hystérésis ajustable) |
| Pouvoir de coupure | AC 250 V - 2A - 100 VA |
| Plage de mesure | 0 a 300 mbar |
|---|---|
| Alimentation | 8 a 32 VDC |
| Signal de sortie | 4 a 20 mA |
| Resistance cable maximum | [(UB . 8 V) / 0,02 A] |
| Precision | ≤ 0,5 % FE |
| Plage temperature medium | 0°C a +60°C |
| Plage temperature ambiance | 0°C a +45°C |
| Plage temperature stockage | -10°C a +70°C |
| Corps sonde | Acier inox 1,4301 |
| Cable sonde integre | Cable PVC lg 5 m avec event |
| Membrane sonde | Acier inox 1,4435 |
| Joint sonde | FKM |
| Lest sonde | POM, PE |
