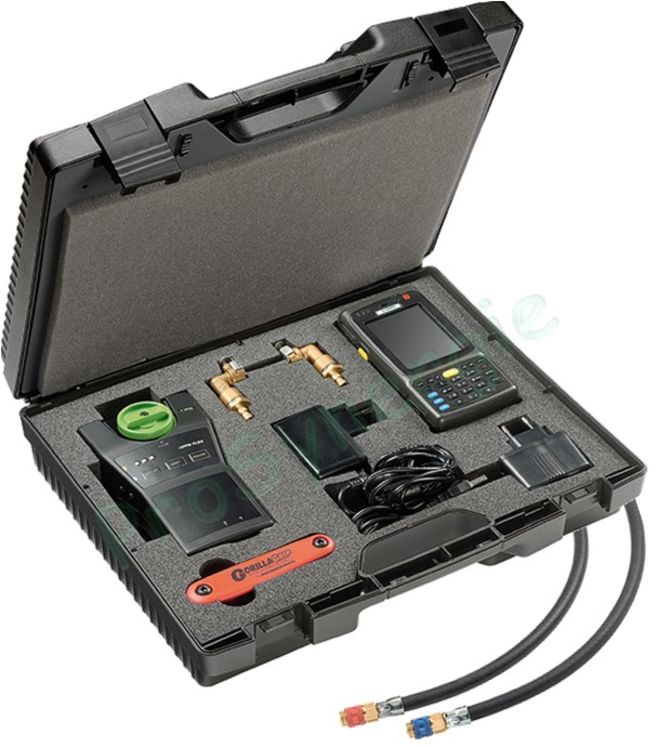

Appareil électronique de mesure et de réglage de vanne d´équilibrage 130
Fonction
L'appareil de mesure électronique est une aide essentielle dans la phase d'équilibrage des installations hydrauliques. Le système se compose d'un capteur de mesure de ∆p et d'une unité de contrôle à distance (terminal) comprenant le logiciel de programmation Caleffi Balance. Cette unité peut etre fourni ou bien remplacée par le dispositif Android en téléchargeant l'application. Le capteur de mesure de pression différentielle communique en Bluetooth. Le logiciel contient également les données de la majeure partie des vannes d'équilibrage manuelles
Principe de fonctionnement
L'opérateur choisit la vanne sur la liste disponible dans le terminal (fabricant, modèle, dimensions, position avec Kv). Les données de la vanne, ainsi que le ∆p mesuré, servent de base pour le calcul du débit qui est visualisé sur l'écrant du terminal. Dans le cas où la vanne ne serait pas référencée dans la base de donnée, il est possible d'insérer manuellement sa valeur de Kv
