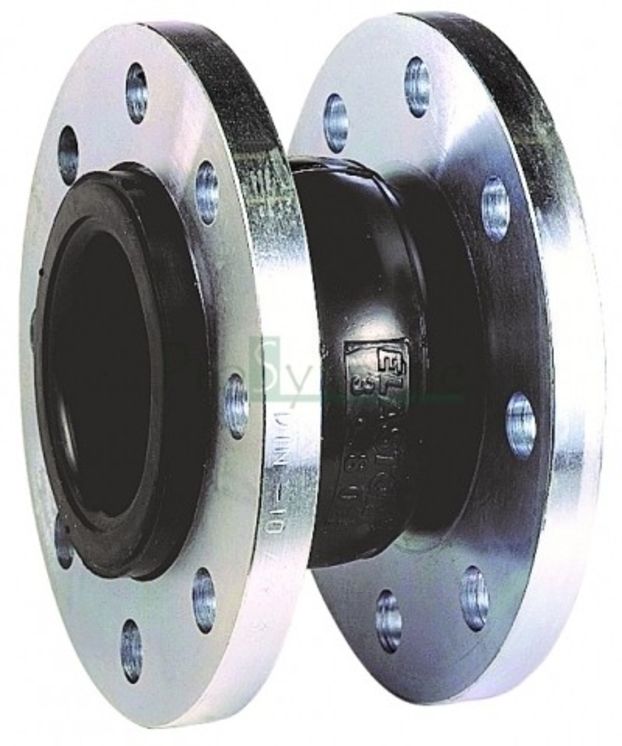

Soufflet simple onde EPDM - A brides tournantes GN10 acier
Absorption des dilatations et vibrations dans les tuyauteries
Compressions linéaires et angulaires
Limiteur d'écartement possible ( option )
Code article | Diamètre | Raccordement | Pression Nominale (bar) | Température Mini (°C) | Température Maxi (°C) | Ecartement (mm) |
1501032 |
32 |
GN10/16 |
16 |
-10 |
100 |
95 |
1501040 |
40 |
GN10/16 |
16 |
-10 |
100 |
95 |
1501050 |
50 |
GN10/16 |
16 |
-10 |
100 |
105 |
1501065 |
65 |
GN10/16 |
16 |
-10 |
100 |
115 |
1501080 |
80 |
GN10/16 |
16 |
-10 |
100 |
130 |
1501100 |
100 |
GN10/16 |
16 |
-10 |
100 |
135 |
1501125 |
125 |
GN10/16 |
16 |
-10 |
100 |
170 |
1501150 |
150 |
GN10/16 |
16 |
-10 |
100 |
180 |
1501200 |
200 |
GN10 |
16 |
-10 |
100 |
205 |
1501250 |
250 |
GN10 |
16 |
-10 |
100 |
240 |
1501300 |
300 |
GN10 |
16 |
-10 |
100 |
260 |
1501350 |
350 |
GN10 |
10 |
-10 |
100 |
266 |
1501400 |
400 |
GN10 |
10 |
-10 |
100 |
266 |
1501450 |
450 |
GN10 |
7 |
-10 |
100 |
265 |
1501500 |
500 |
GN10 |
10 |
-10 |
100 |
200 |
1501600 |
600 |
GN10 |
10 |
-10 |
100 |
250 |
