      GeoFlexAir - Conduit ventilation PEHD anti-statique & anti-bactérien Ø 75 à 200 mm paroi intérieure lisse qualité alimentaire (option Isolation)

      Envoyer à un ami
      Une question ?
      Marque :
      Référence :
      Prosynergie
      Type Optiflex - Etanche, anti statique, faible perte de charge, Conçu pour faciliter l'installation (souple et continue).

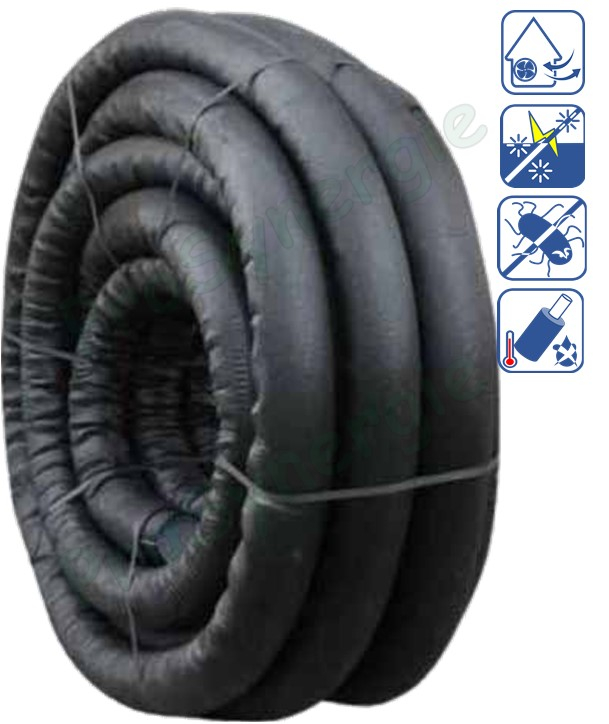

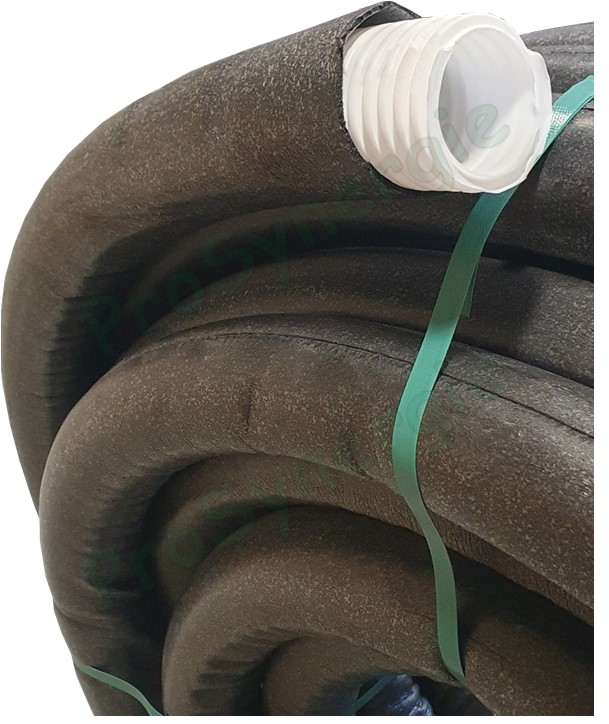

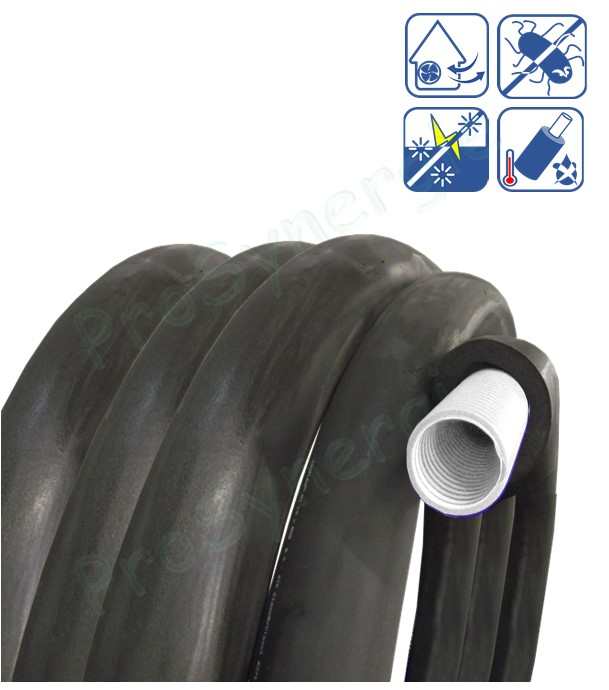

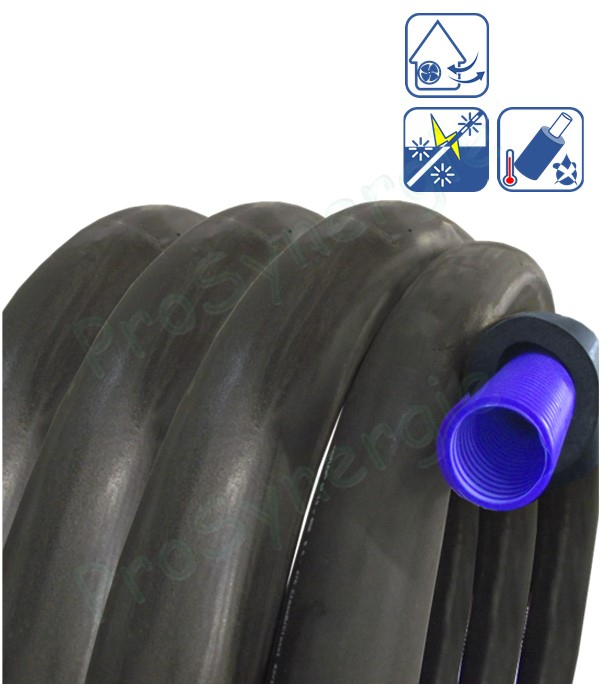

      Existe avec un traitement bactéricide et avec une isolantion thermique ou anti-condensation !
      Article remplacé
      En stock
      Appro. prévu sous 4 à 10 jours
      Quantité minimum :
      Vendu par :
      à partir de
      /
      Désignation Référence Quantité
      GeoFlexAir - Conduit ventilation anti-statique & bactérien 50 mètres Ø90mm (Øint. 73mm) CR4 (rigidité annulaire kN/m2) paroi int. lisse qualité alimentaire + 46m de manchon Isolation ép. 9mm GeoFlexAir - Conduit ventilation anti-statique & bactérien 50 mètres Ø75mm (Øint. 63mm) CR4 (rigidité annulaire kN/m2) paroi int. lisse qualité alimentaire GEO001003 1
      GeoFlexAir - Conduit ventilation anti-statique & bactérien 50 mètres Ø90mm (Øint. 73mm) CR4 (rigidité annulaire kN/m2) paroi int. lisse qualité alimentaire + 46m de manchon Isolation ép. 9mm Manchon Isolant Elastomère Kaiflex ST Longueur 2m Epaisseur 9mm - pour tuyau Øint. 76mm (54m ou 27pce/carton) KAI2S09076 23
      Désignation Référence Quantité
      GeoFlexAir - Conduit ventilation anti-statique 50 mètres Ø75mm (Øint. 63mm) CR4 (rigidité annulaire kN/m2) paroi int. lisse qualité alimentaire + 46m de manchon Isolation ép. 9mm GeoFlexAir - Conduit ventilation anti-statique 50 mètres Ø75mm (Øint. 63mm) CR4 (rigidité annulaire kN/m2) paroi int. lisse qualité alimentaire GEO001001 1
      GeoFlexAir - Conduit ventilation anti-statique 50 mètres Ø75mm (Øint. 63mm) CR4 (rigidité annulaire kN/m2) paroi int. lisse qualité alimentaire + 46m de manchon Isolation ép. 9mm Manchon Isolant Elastomère Kaiflex ST Longueur 2m Epaisseur 9mm - pour tuyau Øint. 76mm (54m ou 27pce/carton) KAI2S09076 23
      Désignation Référence Quantité
      GeoFlexAir - Conduit ventilation anti-statique 50 mètres Ø90mm (Øint. 73mm) CR4 (rigidité annulaire kN/m2) paroi int. lisse qualité alimentaire + 46m de manchon Isolation ép. 13mm GeoFlexAir - Conduit ventilation anti-statique 50 mètres Ø90mm (Øint. 73mm) CR4 (rigidité annulaire kN/m2) paroi int. lisse qualité alimentaire GEO001002 1
      GeoFlexAir - Conduit ventilation anti-statique 50 mètres Ø90mm (Øint. 73mm) CR4 (rigidité annulaire kN/m2) paroi int. lisse qualité alimentaire + 46m de manchon Isolation ép. 13mm Manchon Isolant Elastomère Kaiflex ST Longueur 2m Epaisseur 13mm - pour tuyau Øint. 108mm (28m ou 14pce/carton) KAI2S13108 23
      Ajouter au panier
      Ajouter à un devis
      En savoir plus

      Description

      Conduits polyéthylène pour les systèmes d’aspiration et de ventilation (réseaux d’air) dans les appartements résidentials ou les immeubles publics, privés ou industriels !

      Conduit circulaire intérieur lisse, limite les pertes de charge et l'inconfort acoustique et facilite le nettoyage.
      Pour préserver le réseaux des pollutions, les conduits sont livrés bouchonnés.

      Caractéristiques :

      • Conduit mâle,
      • Flexible : rayon de courbure de 15 cm,
      • Résistant à l'écrasement.

      Matériaux et traitement de surface (intérieur) :

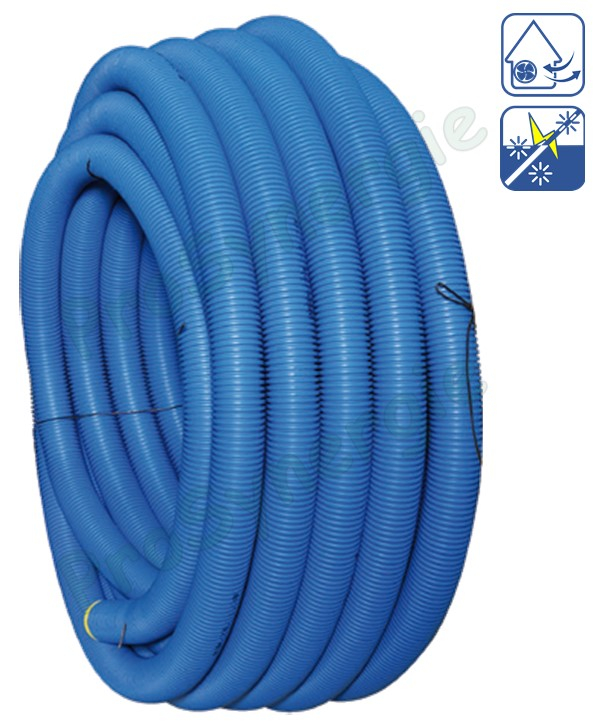

      • En standard, les conduit sont fabriqué par coextrusion continue de deux parois en PE à haute résistance aux UV, de couleur bleu, muni habituellement de bouchons aux deux extrémités, fabriqué en polyéthylène 100% vierge (sans PVC) et additivé avec des agents antistatiques pour combattre les risques de dépôt de poussière.

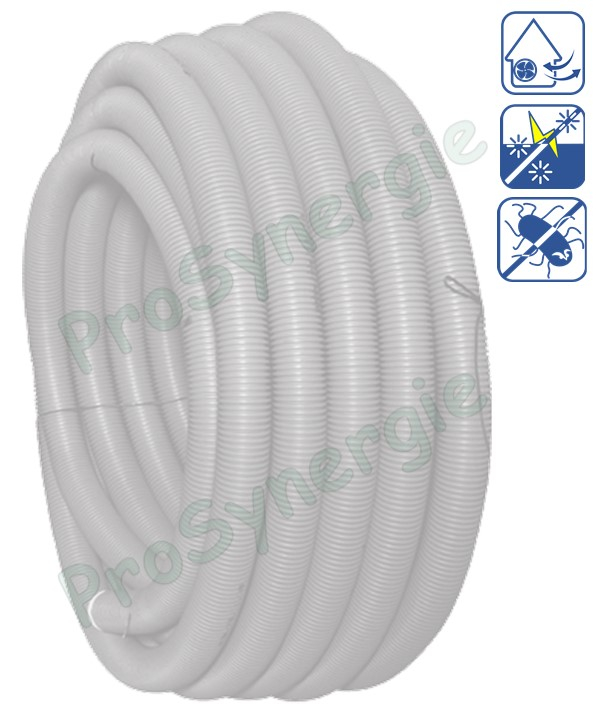

      • En option, il sont proposé additivé également avec des agents antibactériens spéciaux (traitement ions d'argent détaillé ci dessous) pour combattre les risques de prolifération bactérienne et fongique, certifié par un laboratoire tiers accrédité (conduit destiné aux réseaux de soufflage en ventilation double flux).

      Les ions argent sont actifs contre un vaste spectre de bacteries, d'espèces fongiques et de virus, y compris contre de nombreuses bactéries antibiorésistantes comme le Staphylococcus aureus resistant à la meticilline (SARM) et les enterocoques resistants à la vancomycine (ERV) ; grâce à ces propriétés, votre système de ventilation et plus particulièrement ce type de réseaux est un acteur de la non prolifération ou polution de votre environnement.

      Mise en oeuvre

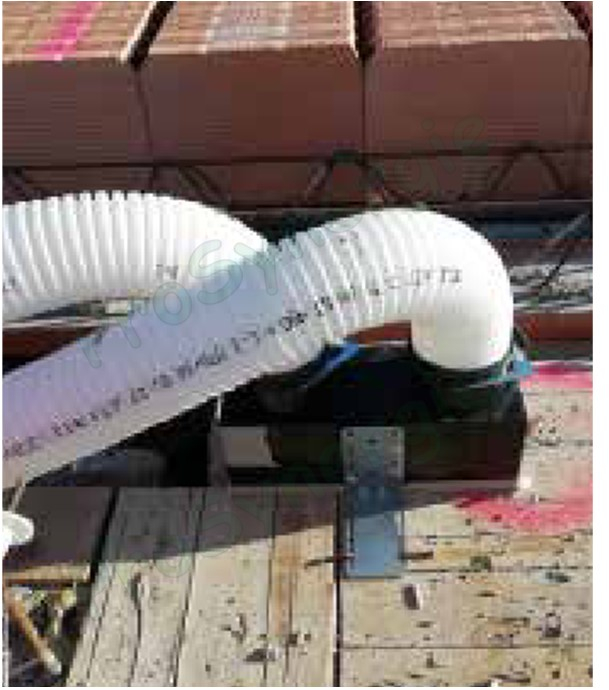

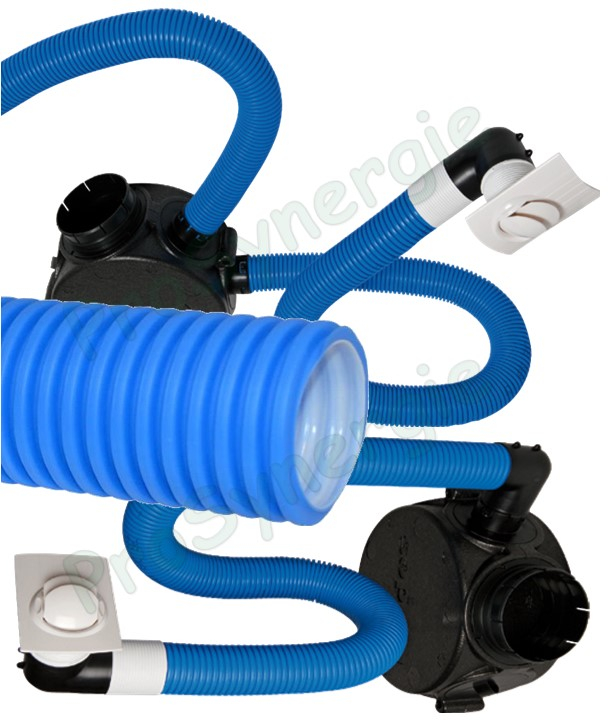

      Le conduit se raccorde :

      • Directement aux accessoires femelles. Pour assurer l'étanchéité du réseau un joint torique doit être monté sur la gorge entre la deuxième et troisième annelure,
      • À une autre portion de réseau circulaire avec le manchon femelle,

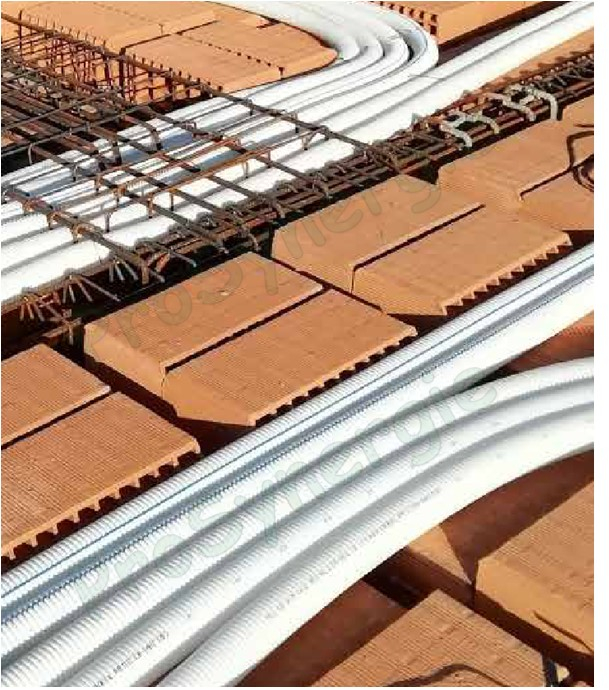

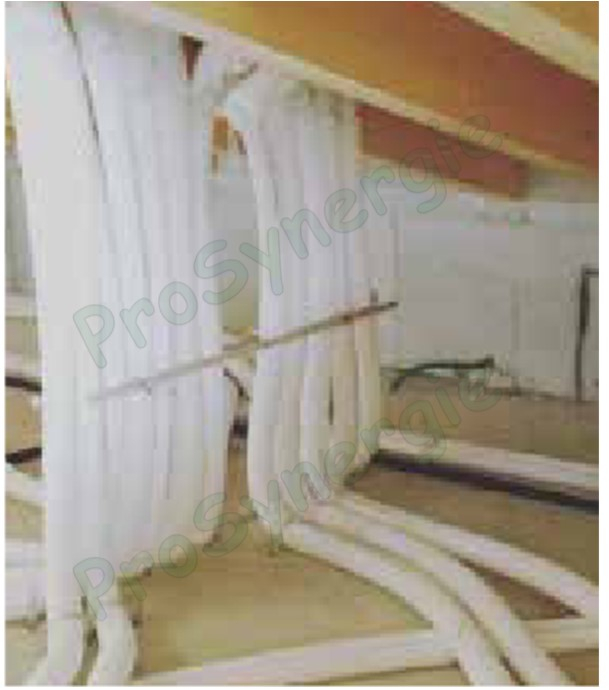

      • À une autre portion de réseau ovale grâce aux connecteurs mixtes (droit ou coudé). Le conduit se pose en neuf comme en rénovation, en cloison (faux-plafond ou mur) ou en dalle de béton.

      Caractéristiques générales :

      • Température d'utilisation : -20° à 60°C.
      • Résistance aux chocs (selon EN 61386-1:2008 ed EN 61386-24:2010) : 20 J
      • Classe de réaction au feu (selon UNI EN 13501) : Euroclasse E

      Dimensions

      Øext.
      (mm)      		 Øint.
      (mm)      		 Couronne
      (mètre)      		 Rayon cintrage
      (mm)      		 Conditionnement
      ØxH (mm)      		 Poids
      (Kg)
      75 63 50 270 117x36 15
      90 73 50 330 120x40 21
      125 105 50 450
      160 137 50 580
      200 171 25 720

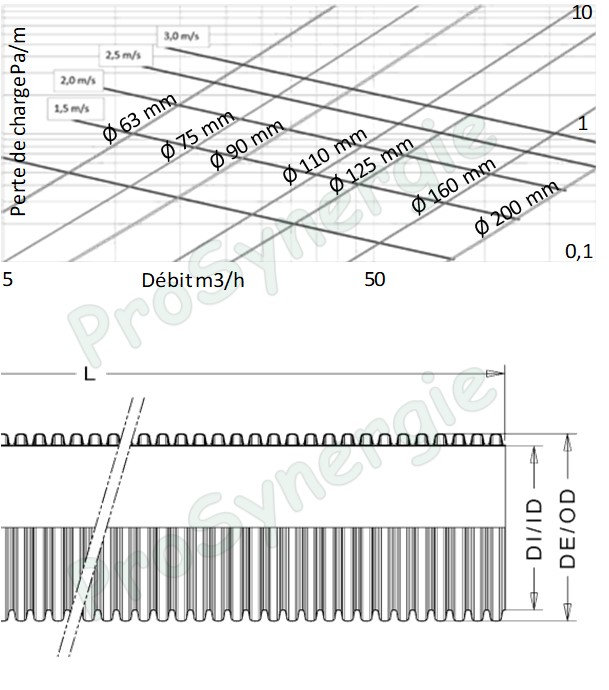

      Voir les images pour visualiser les cotes sur les schémas.

      Performances dynamiques des fluides à 20°C

      Débit
      (m3/h)      		 5 10 15 20 25 30 40 50 60 70 80 90 100 150 200
      Vitesse [m/s]
      Øext.
      (mm)      		 75 0,45 0,90 1,34 1,79 2,23 2,68 3,57 4,46 5,35 6,24 7,13 8,02 8,92 13,37 17,83
      90 0,34 0,67 1,00 1,33 1,66 2,00 2,66 3,32 3,99 4,65 5,31 5,98 6,64 9,96 13,28
      125 0,17 0,33 0,49 0,65 0,81 0,97 1,29 1,61 1,93 2,25 2,57 2,89 3,21 4,82 6,42
      160 0,10 0,19 0,29 0,38 0,48 0,57 0,76 0,95 1,14 1,32 1,51 1,70 1,89 2,83 3,77
      200 0,07 0,13 0,19 0,25 0,31 0,37 0,49 0,61 0,73 0,85 0,97 1,09 1,21 1,82 2,42

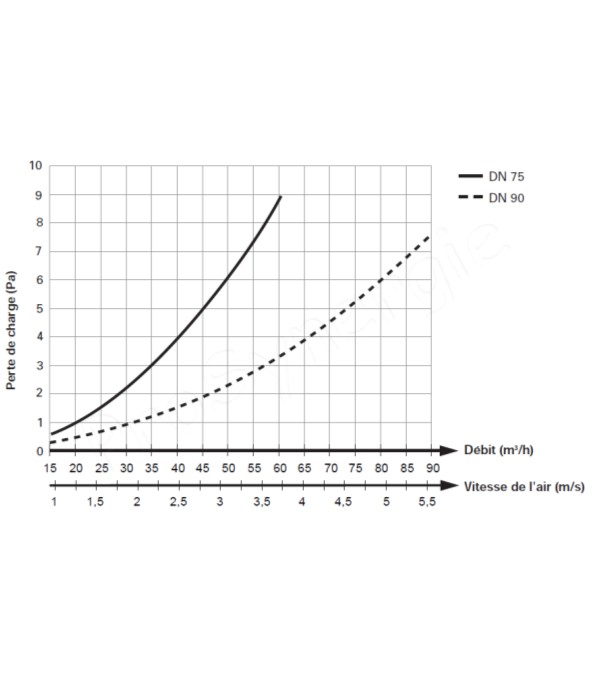

      Pertes de charge [Pa/m]
      Øext.
      (mm)      		 75 0,1 0,33 0,67 1,12 1,66 2,32 3,94 5,95 8,36 11,2 14,4 18 22 47,95 83,81
      90 0,05 0,16 0,33 0,54 0,81 1,13 1,89 2,85 4 5,32 6,82 8,53 10,4 22,52 39,18
      125 0,01 0,03 0,06 0,1 0,14 0,19 0,32 0,48 0,66 0,87 1,12 1,38 1,68 3,58 6,14
      160 0 0,01 0,02 0,03 0,04 0,05 0,09 0,13 0,18 0,24 0,3 0,37 0,45 0,95 1,61
      200 0 0 0,01 0,01 0,01 0,02 0,03 0,05 0,06 0,08 0,1 0,13 0,15 0,32 0,54
