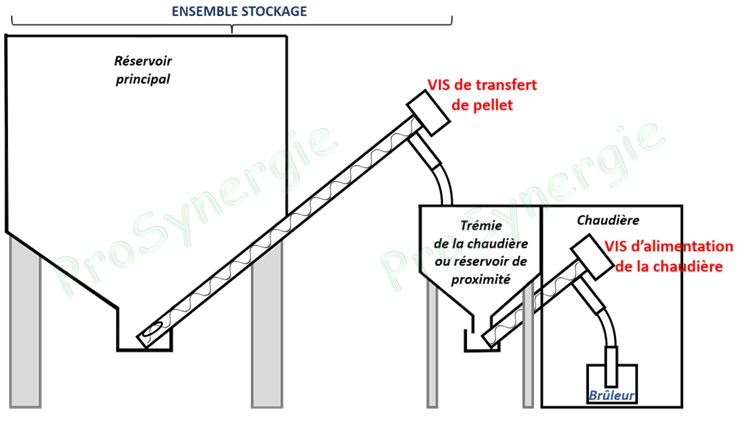

Les vis à pellet peuvent servir soit à l'alimentation directe des brûleurs, soit au transfert de pellets d'un stock principal vers un réservoir de proximité.
Utilisation des vis à granulé / pellet
Utilisation des vis à granulé / pellet
Utilisation des vis à granulé / pellet
Utilisation des vis à granulé / pellet

Avertissement relatif au granulé

Le granulé ― ou pellet ― est un combustible obtenu par compression de sciures de bois et autres résidus de l’industrie de transformation du bois. C’est un matériau à la fois écologique et au rendement énergétique élevé. Cependant, il est relativement fragile et les conditions de son approvisionnement et de son stockage doivent faire l’objet d’une attention particulière.
Si vous ne connaissez pas bien ce type d’énergie, nous vous invitons à prendre connaissance de la fiche conseil relative au pellet.

I. Présentation générale des vis à granulés (ou à pellets)

Les vis à pellet externes peuvent servir soit à l’alimentation directe des brûleurs, soit au transfert de pellets d’un stock principal vers un réservoir de proximité.

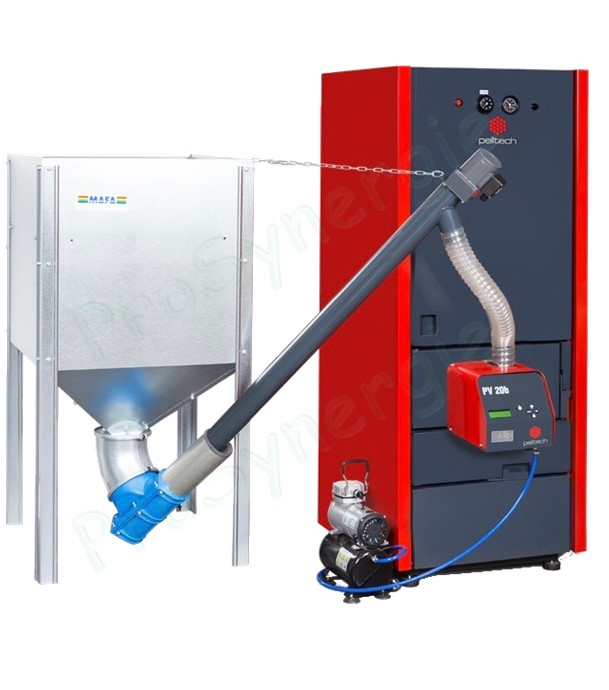

1.1. Alimentation directe d’un brûleur

Les brûleurs de chaudière externes sont alimentés par des vis qu’ils commandent en fonction des besoins de production. Les brûleurs peuvent en général gérer de manière très fine l’approvisionnement afin de n’obtenir strictement que le combustible nécessaire.



Les brûleurs de chaudière externes sont alimentés par des vis qu’ils commandent en fonction des besoins de production. Les brûleurs peuvent en général gérer de manière très fine l’approvisionnement afin de n’obtenir strictement que le combustible nécessaire.
RepèreDésignation
1Silo à granulé en pointe de diamant
2Pot de captage du pellet
3Tube de vis avec spirale sans fin interne
4Piquage de déversement du combustible
5Bloc moteur/motoréducteur d’entraînement de la spirale
6Flexible spiralé anti-feu
7Brûleur à pellet

 La puissance d’une vis pour brûleur doit être proportionnée à la puissance du brûleur. On compte habituellement une consommation de pellet maximale de 10 kG/h par tranche de 50 kW.

Captage du pellet dans un petit silo de proximité

 1.2. Alimentation d’un silo intermédiaire

Contrairement à une vis d’alimentation de brûleur, une vis de transfert entre silos fonctionne en continu. Son surdimensionnement permet à la fois de remplir plus rapidement le silo de destination et de préserver la vis. Dans tous les cas, il est très utile d’alimenter la vis par l’intermédiaire d’un coffret de protection thermique qui coupera l’alimentation si le moteur de vis commence à chauffer.

La pose d’un registre guillotine au-dessus du point de captage est indispensable. Cet élément a deux fonctions :

- permettre d’isoler le pot de captage pour intervenir sur la partie basse du silo en cas de déficience du matériel ou d’intrusion d’un élément bloquant.

- éviter que la colonne de pellet ne pèse directement sur le bas de la spirale et n’engendre une résistance trop importante.

Captage du pellet dans un silo de grande contenance

 L’exemple ci-dessous montre un transfert par vis entre silos entièrement automatisé.

RepèreDésignation
1Silo à granulé en pointe de diamant
2Pot de captage du pellet avec registre guillotine et trappe d’accès
3Tube de vis avec spirale sans fin interne
4Bloc Moteur/Motoréducteur de rotation de la spirale
5Flexible spiralé anti-feu
6Silo de destination
7Capteurs de niveau haut et bas du silo de destination
8Contrôleur – gestionnaire de niveaux haut et bas
9Coffret de protection thermique du motoréducteur de vis

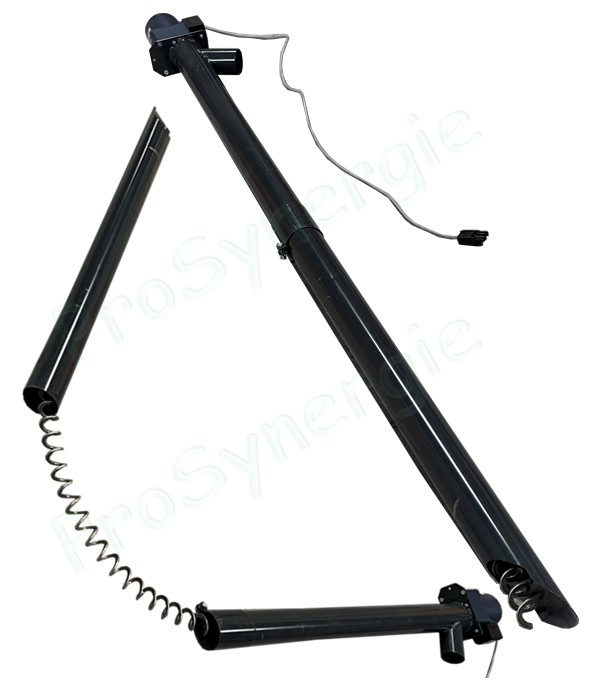

II. Conception d’une vis à pellet

RepèreDésignation
1Tube de vis PVC renforcé
2Prise du pellet
3spirale à âme creuse
4Piquage de délivrance du pellet. Droit sur certains modèle ou orientés à 75° sur la plupart
5Bloc moteur/motoréducteur

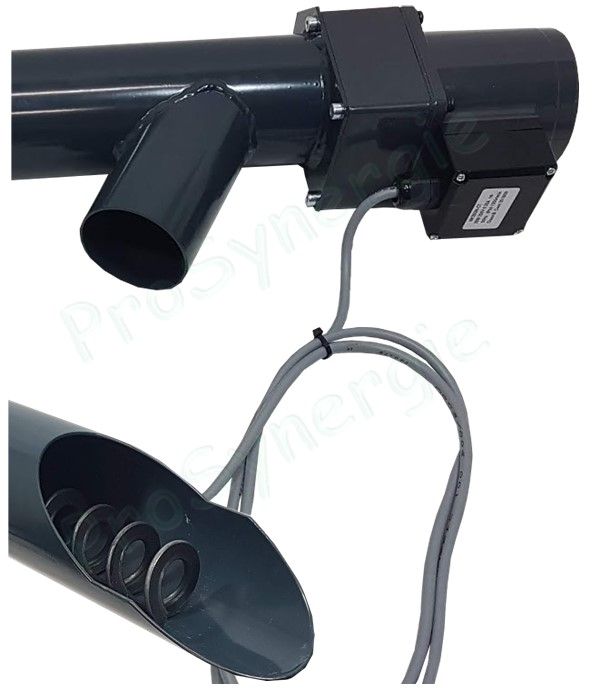

2.1. Le bloc moteur/motoréducteur
Lorsque la vis sert à l’alimentation directe du brûleur, la puissance du brûleur détermine le besoin en carburant, donc la vitesse nécessaire de rotation de la spirale et la puissance du moteur. Pour réaliser du transfert de pellet, la puissance du moteur est un critère moins important car la vis peut réaliser son travail sans contrainte de temps. En revanche la contrainte de charge peut être importante et il est conseiller de protéger le moteur de vis en l’alimentant par l’intermédiaire d’un coffret de protection thermique.
Le motoréducteur, couplé au moteur, est destiné à réduire la vitesse de rotation de son axe pour l’adapter au besoin que la vis est supposée servir. En règle générale, plus la réduction est importante, moins le moteur sera puissant (les réductions selon les différents modèles de vis vont de +/- 20 à +/-200. Moins la réduction est importante, plus la spirale tourne rapidement).

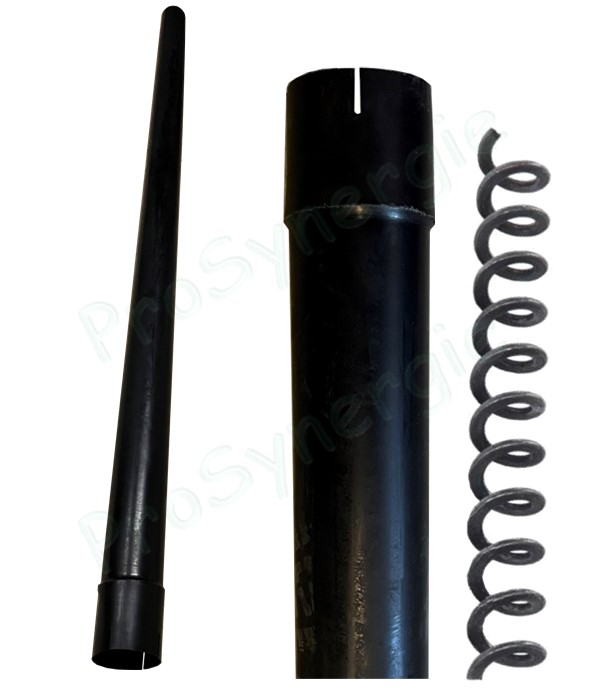

2.2. Le tube
Il contient la spirale et sert à la fois à guider cette dernière et à contenir la montée du granulé. En partie haute du tube est placé un piquage par lequel le pellet est déversé. Il peut être laissé libre au-dessus d’un contenant secondaire. S’il sert à acheminer le combustible vers un brûleur, on utilisera un tube de liaison spiralé antifeu dont l’inclinaison minimale sera d’environ 60°.

PROSYNERGIE ne fournit que des vis à tube rigide, les tubes souples apportant moins de garantie de fiabilité par des contraintes supplémentaires sur la spirale et sur le pellet

 2.3. La spirale
Elle entraîne le granulé. Les modèles proposés par PROSYNERGIE sont tous à âme creuse car cette conception est plus respectueuse du pellet et évite que celui-ci se ne brise durant le transfert. En effet, les vis pleines produisent par écrasement des poussières qui peuvent affecter fortement l’efficacité du cycle de combustion en diminuant le rendement de la chaudière et en augmentant le volume des exsudats de combustion produits.
Les vis proposées par PROSYNERGIE mesurent de 1,2 à 9 mètres.Lors d’une mise en service, il est nécessaire de laisser à la vis le temps de se remplir avant le premier chargement et le démarrage du premier cycle de combustion. Une fois que la vis est pleine, elle délivrera au brûleur de manière quasi instantanée le combustible qu’il appelle.

III. Installation d'une vis

La vis sans fin externe d’un brûleur à granulé est habituellement commandée par le contrôleur de celui-ci ou celui de la chaudière. Elle est mise en route en fonction de son besoin d’approvisionnement identifié grâce à des capteurs de niveau dans le brûleur ou selon une logique de nombre de cyclique de rotation.

  • Accrochez la vis au plafond ou fixez-la à la chaudière ou sur une bride silo prévu à cet effet..
  • Installez le tuyau entre la vis sans fin et le brûleur. Fixez le tuyau avec 2 colliers aux deux extrémités.
  • Connectez le câble de la vis au brûleur. Assurez-vous que la fiche est bien connectée à la prise.

La figure ci-dessous illustre une installation correcte de la vis externe. Le tuyau de fusion étant un élément de sécurité, il doit être installé strictement comme suit :

A- Longueur de liaison minimale recommandée 80 cm

B- Distance minimale au silo - chaudière : 50 centimètres

C- Inclinaison d'une vis à pellet avec spirale à âme creuse  : 30 à 45 °. Au delà de 15°, l'apport en granulés pourra être insuffisant.

D- Inclinaison minimale recommandée du flexible de liaison vis-brûleur : de 80 à 50° minimum - les sections les moins inclinées seront de préférence en partie basse du flexible

Assurez-vous que :

  • La distance verticale entre la sortie de la vis externe et du brûleur soit de 400 à 700 mm
  • La distance horizontale entre la sortie de la vis externe et le brûleur doit être au minimum de 100 à 200 mm
  • Il faut veiller à ce que le tuyau puisse fondre lors d’un retour de flamme et que le feu ne puisse pas atteindre le stockage externe (il faut prévoir au minimum 80 cm de flexible et que la buse d'admission du pellet ne se situe pas à la verticale sous le té de sortie du pellet de la vis).
