Une installation est "étanche" lorsque l'appareil est indépendant pour son fonctionnement (apport d'air comburant) de l'air intérieur du logement ou du local. Cela nécessite l'installation d'une amenée d'air spécifique combinée ou pas au conduit de fumée.

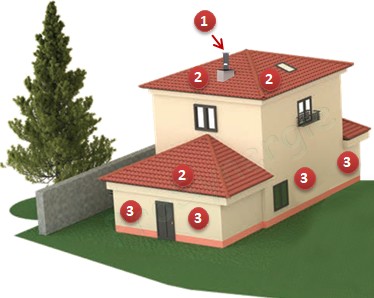

Différentes zones d'implantation d'un Terminal d'évacuation des fumées
 |
Débouché : 1 : Sur souche existante 2 : Sur toiture 3 : Murale |
 |

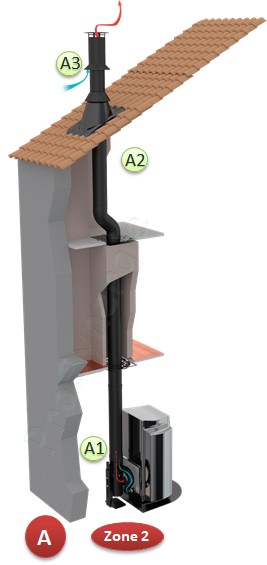

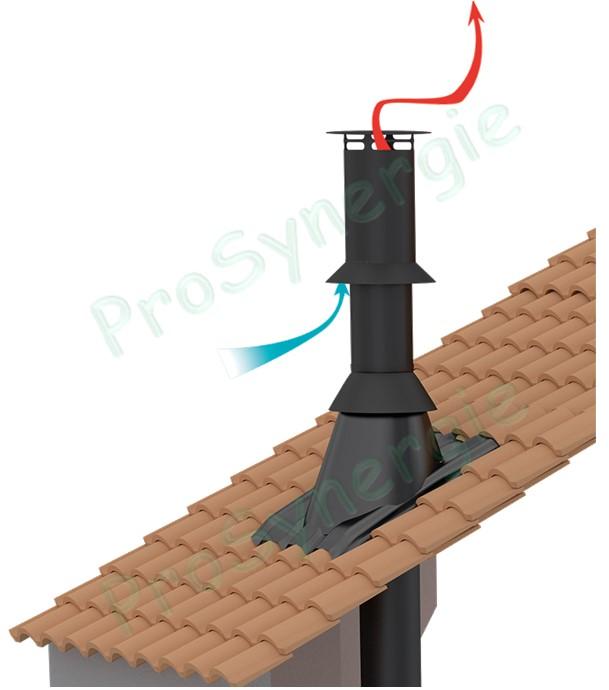

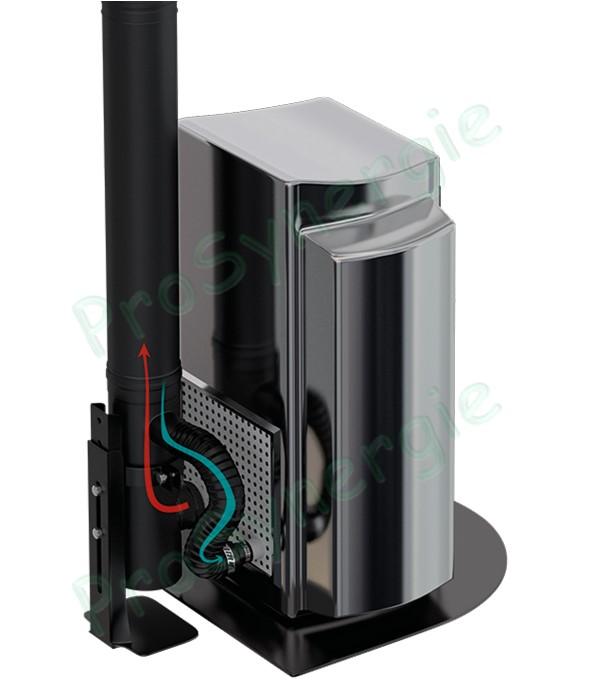

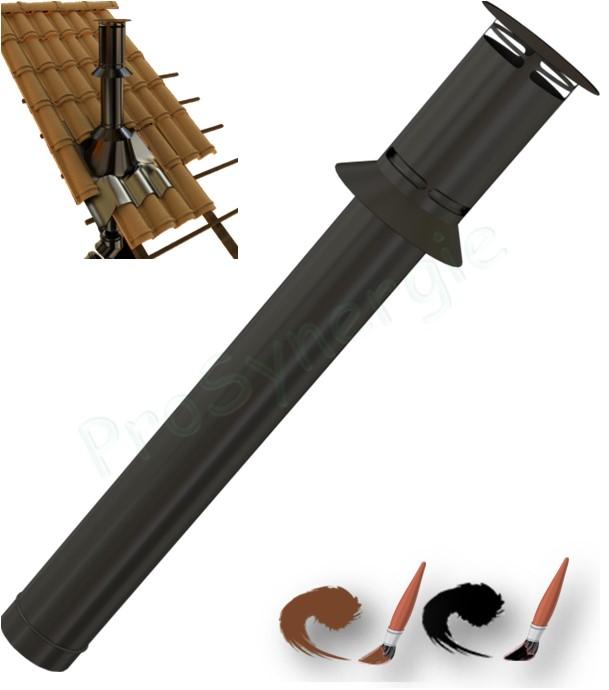

A3 : Sortie toiture verticale (terminal) en Zone 2 A2 : Montée dans la pièce de chauffe, traversée des planchers, étages et / ou combles (écart au feu de 10 cm à respecter) A1 : Raccordement à l'arrière du poêle (ou au-dessus) des fumées et de l'apport d'air comburant |
 |

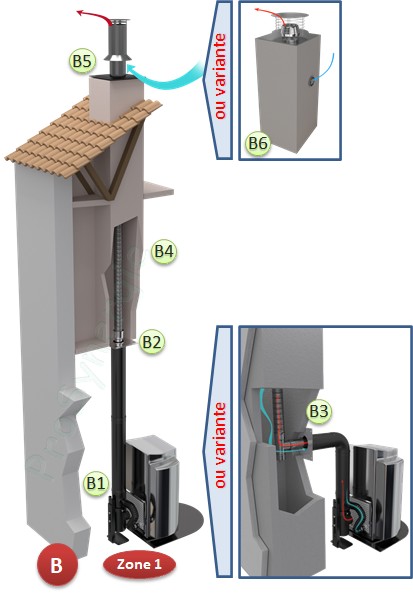

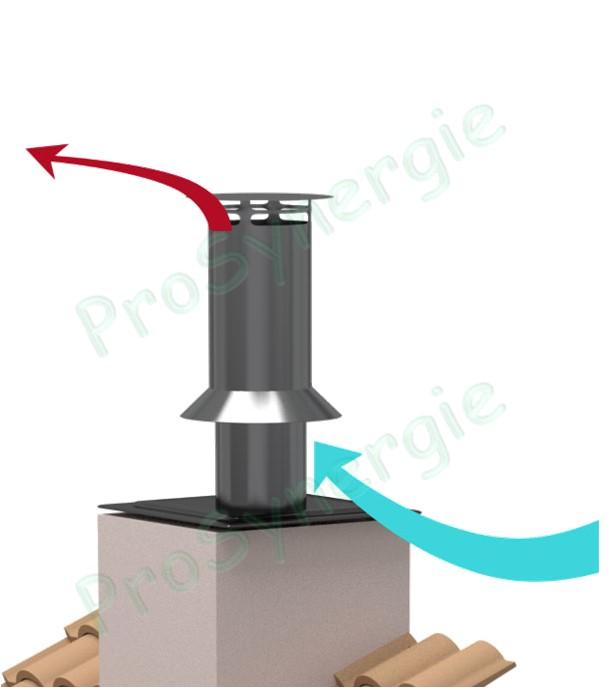

B6 : Idem B5 mais prise d'air sur la maçonnerie B5 : Terminal sur souche de cheminée en Zone 1. B4 : Tubage du conduit de cheminée. B3 : Idem B2, mais raccordement sur un té de tubage. B2 : Raccordement du conduit concentrique sur le conduit de cheminée existant B1 : Raccordement à l'arrière du poêle (ou au-dessus) des fumées et de l'apport d'air comburant |
 |

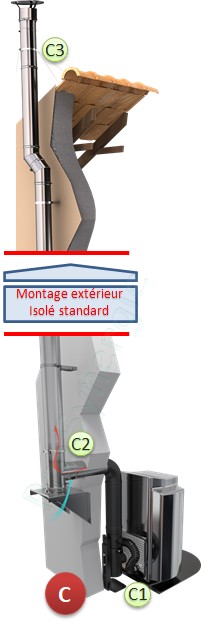

C3 : Conduit double paroi isolé classique en montage extérieur (selon DTU 24.1). C2 : Raccordement sur conduit de fumée isolé double paroi pour la partie fumée et prise d'air. C1 : Raccordement à l'arrière du poêle (ou au-dessus) des fumées et de l'apport d'air comburant. |
 |

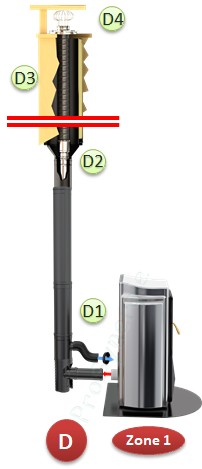

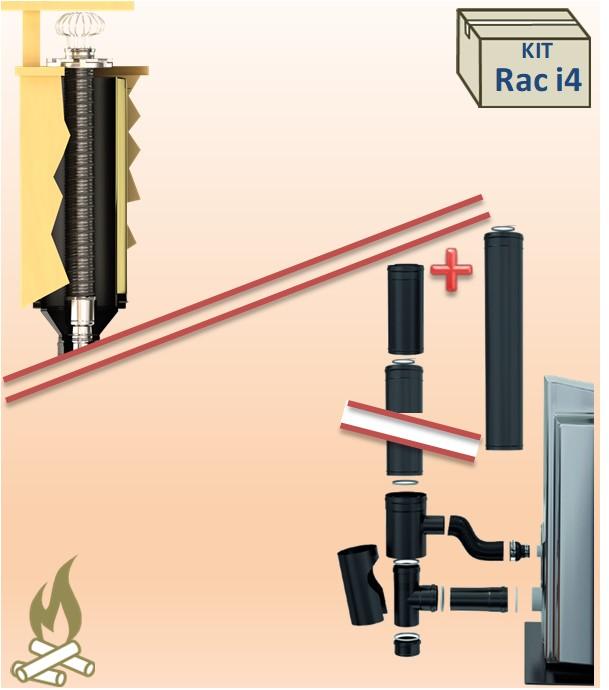

D4 : Terminal (avec prise d'air et sortie de fumée) en Zone 1. D3 : Souche de cheminée préfabriquée avec tubage isolé double paroi et flexible. D2 : Raccordement sur conduit de fumée isolé double paroi intérieur 230 / extérieur 280 mm : D1 : Raccordement à l'arrière du poêle (ou au-dessus) des fumées et de l'apport d'air comburant. |
 |

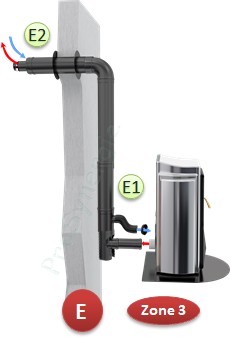

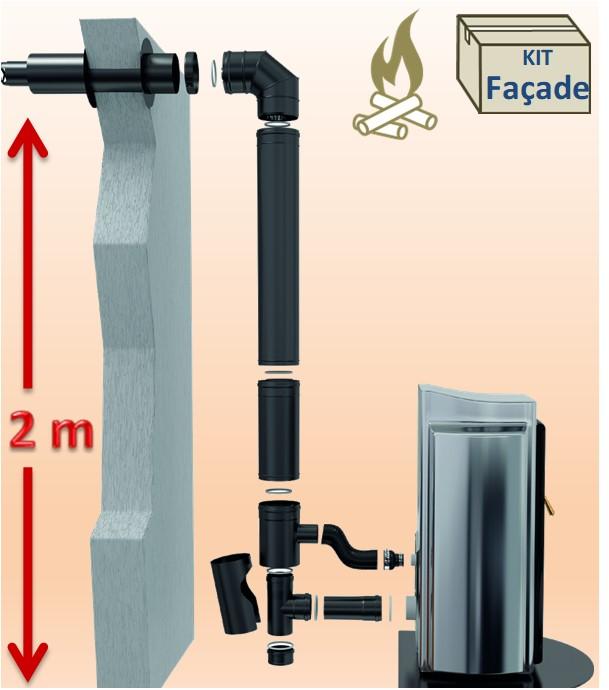

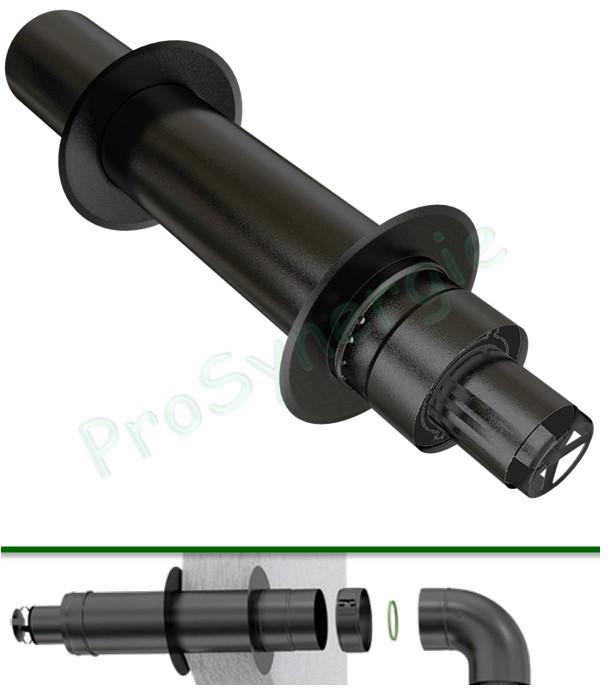

E2 : Terminal Horizontal mural (avec prise d'air et sortie de fumée) en Zone 3. E1 : Raccordement à l'arrière du poêle (ou au-dessus) des fumées et de l'apport d'air comburant. |
 |

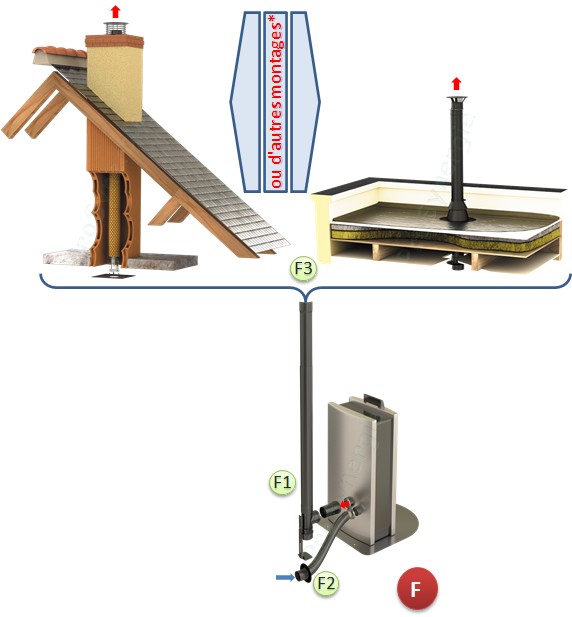

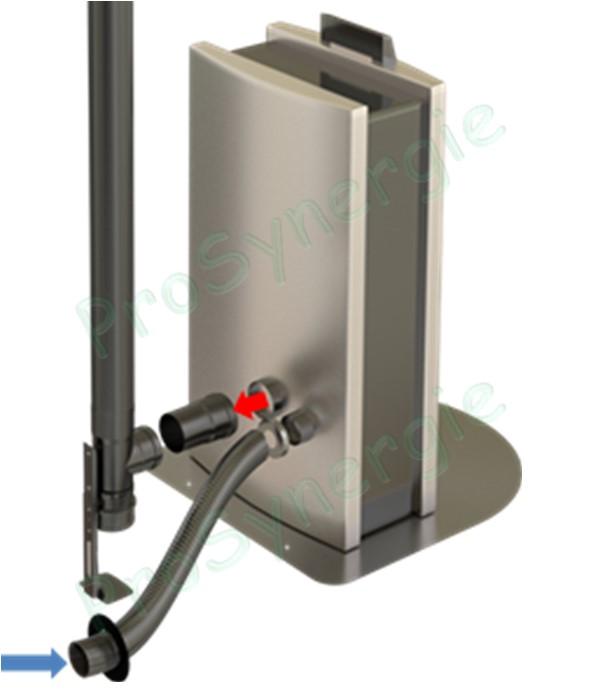

F3 : Raccordement des fumées selon montage habituel, en fonction du type de construction, selon DTU 24.1 (voir * sur le schéma). F2 : Prise d'air extérieure (passage mural ou sol). F1 : Raccordement des fumées. |
