Le régulateur de température ST-81 permet de contrôler et piloter la combustion d'une chaudière (chauffage central) fonctionnant avec du bois en bûche.
Il prend en compte quatre modes de fonctionnement des pompes, au choix :
- Chauffage seule,
- Priorité sanitaire,
- Les 2 pompes parallèles,
- Un mode été (uniquement ECS).
Le boîtier du contrôleur est adapté pour être monté sous le corps de la chaudière.
Alimentation et contrôle exercés par le contrôleur :
Il permet l'alimentation (230Vac) de :
- Un ventilateur de fumée (extraxteur pour chaudière à combustion inversée).
- Une pompe primaire d'eau de chauffage (ou de relève de température).
- Une 2ème pompe pour un circuit de production d'eau chaude sanitaire (avec prise en compte de la priorisation).
Il prend en compte les informations :
- D'une sonde de température primaire de chauffage (température de l'eau dans la chaudière ou de production).
- D'une sonde de température ECS (dans le ballon de production d'eau chaude sanitaire).
- D'une sonde de température de sécurité (thermique).
- D'un thermostat d'ambiance (en option et si raccordé/utilisé).
Équipement du contrôleur :
Le kit est composé :

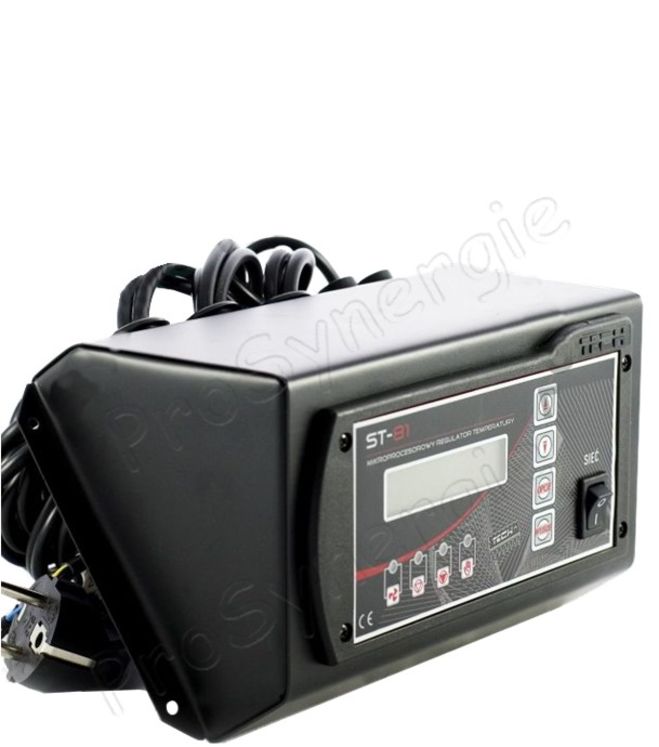

- D'un boitier écran de contrôle LCD avec 4 touches, sélecteur marche/arrêt et de 4 diodes (affichage d'états de fonctionnement).
- D'un carénage métallique d'encastrement pour chaudière et de protection des raccordements des câbles et des branchements électriques.
Celui-ci intègre également l'encastrement des 2 portes fusible de protection (F3,15AL250V).
- De 3 sondes de T°, CH (longueur 85 cm), ECS (longueur 235 cm) et 1 thermique (longueur 85 cm).
- D'un câble d'alimentation 3g1.5 avec prise mâle EU (longueur 230 cm).
- D'un câble d'alimentation 3g1.5 avec fiche Femelle pour l'alimentation de l'extracteur (longueur 140 cm).
- De 2 câbles d'alimentation 3g1.5 pour l'alimentation des pompes CH (longueur 135 cm) et pompes ECS (longueur 220 cm).
Paramètres du produit
| Spécification |
Unité |
|
| puissance |
V |
230V / 50Hz +/- 10% |
| Consommation électrique maximale du contrôleur |
la |
5 |
| Température ambiante |
° C |
5 ÷ 50 |
| Charge maximale sur la sortie de la pompe CH |
A |
0,5 |
| Charge de sortie du ventilateur |
A |
0,6 |
| Max. Charge de sortie de la pompe ECS |
A |
0,5 |
| Précision de mesure |
° C |
1 |
| Plage de réglage de la température |
° C |
45 ÷ 80 |
| Résistance du capteur de température |
° C |
-25 à 90 |
| Insert de fusible |
A |
2 × 3,15 |
| Plage de mesure de température |
° C |
0 à 85 |
